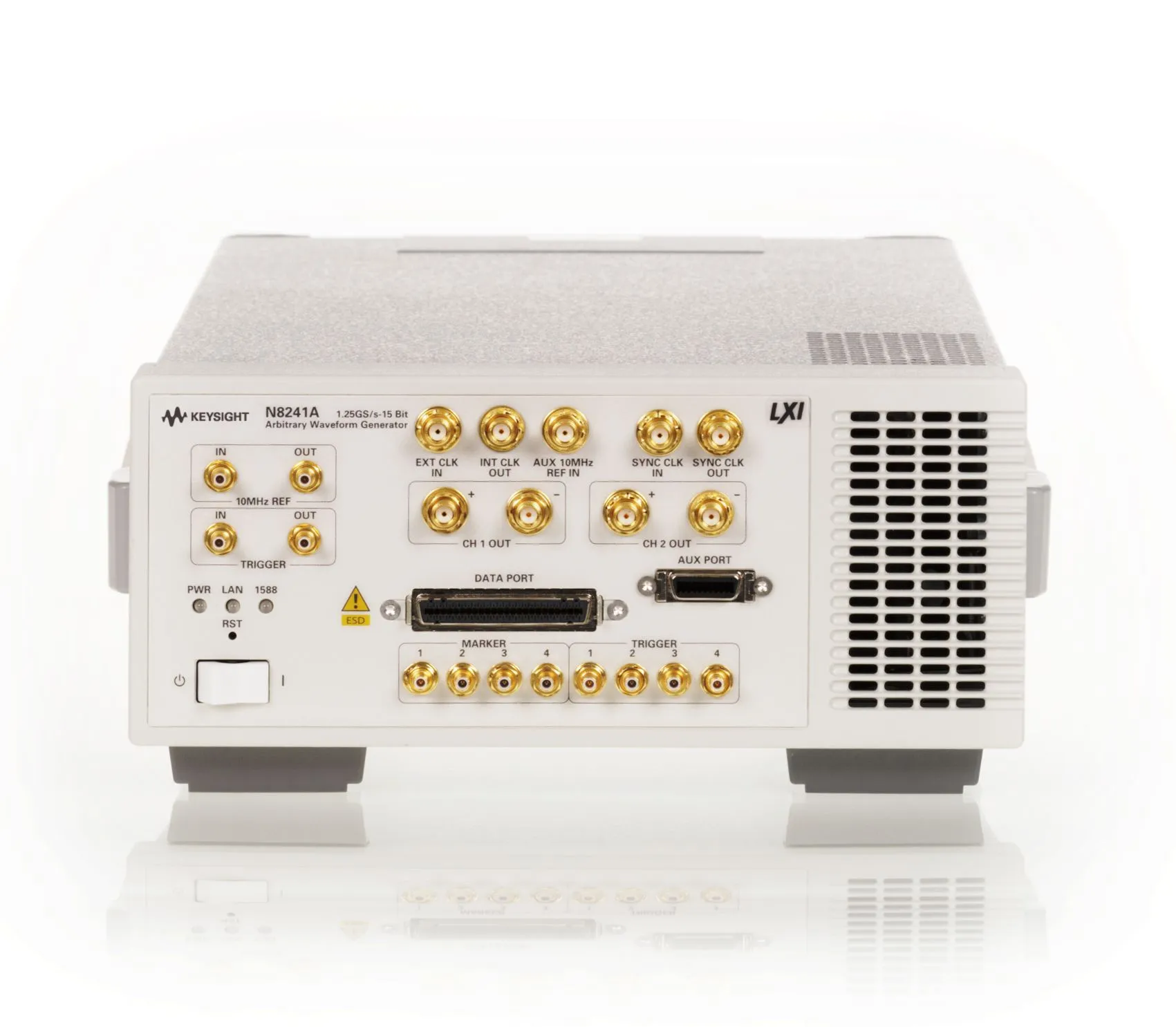

Keysight N8241A Arbiträrer Wellenformgenerator

Übersicht

Das Keysight N8241A ist ein LXI-konformes Modul für arbiträre Wellenformgeneratoren (AWG), das hohe Auflösung mit hohen Abtastraten für synthetische Signalerzeugung kombiniert. Es ist für Tests von komplexen HF- und Mikrowellensystemen konzipiert, einschließlich Radar-, Satelliten-, Digitalfunk- und frequenzagilen Anwendungen. Jeder Kanal bietet wählbare Modulationsbandbreite und Abtastraten für flexible Signalsimulation.

Hauptmerkmale

• LXI-konform zur standardisierten Testsystemintegration
• 15-Bit-Vertikalauflösung für präzise Wellenformerzeugung
• Wählbare Leistung: 1,25 GS/s mit 500 MHz Modulationsbandbreite oder 625 MS/s mit 250 MHz Bandbreite
• Über 65 dBc spurious-freier Dynamikbereich für hochgetreue komplexe Signalerzeugung
• Dual-Kanal mit single-ended und differentiellen Ausgängen
• Bis zu 16 MS Wellenformspeicher für komplexe Signalsequenzen
• Bis zu 125k definierbare Wellenformsegmente und 16k eindeutige Sequenzen
• IEEE 1588 zeitgesteuerte Auslösung und LXI Hardware-Trigger-Bus
• Synchronisierung mehrerer Module zur Simulation von Multi-Sender- und Multi-Pfad-Szenarien
• Fernprogrammierung über LAN bei 100Base-T Ethernet

Anwendungen

• Radarsystemtests und -simulation
• Satellitenkommunikationssignalerzeugung
• Validierung von Digitalfunk- und frequenzagilen Systemen
• ZF- und HF-Subsystemtests mit optionalem Breitband-I/Q-Aufwärtswandler
• Komplexe Signalerzeugung für genaue Empfängertests
