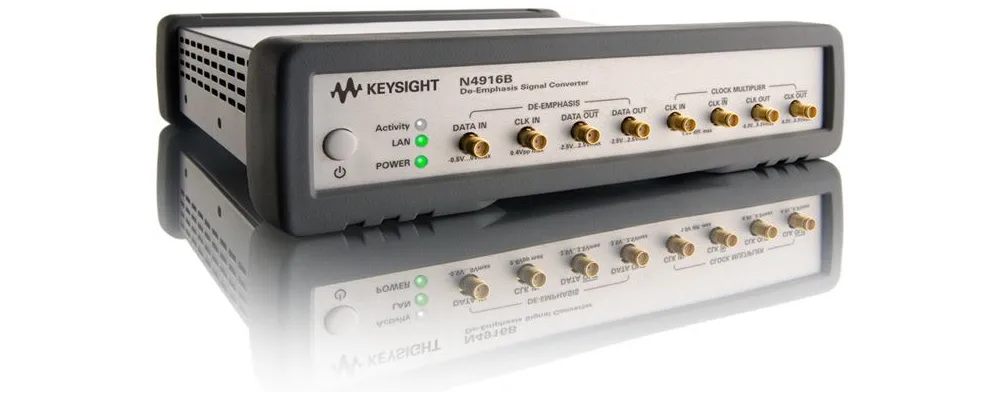

Keysight N4916B De-Emphasis-Signalkonverter
Keysight N4916B De-Emphasis Signal Converter
Keysight N4916B De-Emphasis-Signalkonverter bietet Multi-Tap FIR-Filterung mit einstellbarem Prä- und Post-Cursor De-Emphasis bis zu 12 dB und unterstützt 660 Mb/s bis 14,2 Gb/s.
Produktdetails
| Modell | N4916B |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight N4916B De-Emphasis-Signalkonverter ermöglicht F&E- und Testingenieuren, nächstgenerative Sender-De-Emphasis mithilfe von Multi-Tap Finite Impulse Response (FIR)-Filterung zu emulieren. Er unterstützt einen Prä-Cursor und zwei Post-Cursors mit individuell einstellbaren De-Emphasis-Pegeln bis zu 12 dB. Mit DC-Kopplung, die unausgeglichene Musterströme toleriert, und transparenter Jitter-Behandlung ermöglicht der N4916B die Emulation realer De-Emphasis- und Jitter-Bedingungen für präzise Empfängercharakterisierung.
Hauptmerkmale
- Einstellbare De-Emphasis: ein Prä-Cursor und zwei Post-Cursors, jeweils 0 bis 12 dB
- Unterstützt Datenraten von 660 Mb/s bis 14,2 Gb/s
- DC-gekoppelt: toleriert nicht ausgewogene Muster und Trainingssequenzen
- Transparent zu Jitter auf Daten- und Taktsignalen
- Flexible Verwendung mit J-BERT N4903B, ParBERT 81250A oder anderen Mustergeneratoren
- Programmierbar über J-BERT N4903B oder eigenständige Bedienung
- Optionaler Taktor-Multiplizierer (opt. 001)
- Kompakte Bauform
Anwendungen
- Validierung von Gigabit-Serienstandards der nächsten Generation
- Sender-De-Emphasis-Emulation und -Tests
- Empfänger-Jitter-Toleranzcharakterisierung mit De-Emphasis
- Kabel- und Vorrichtungsverzehrungskompensation in Testaufbauten
- Hochfrequente serielle I/O-Validierung und -Charakterisierung
Technische Daten
| De-Emphasis Configuration | One pre-cursor and two post-cursors |
| De-Emphasis Range | 0 to 12 dB per tap |
| Data Rate | 660 Mb/s to 14.2 Gb/s |
| Coupling | DC-coupled |
| Jitter Performance | Transparent to jitter on data and clock signals |
| Operation | Programmable via J-BERT N4903B or stand-alone |
