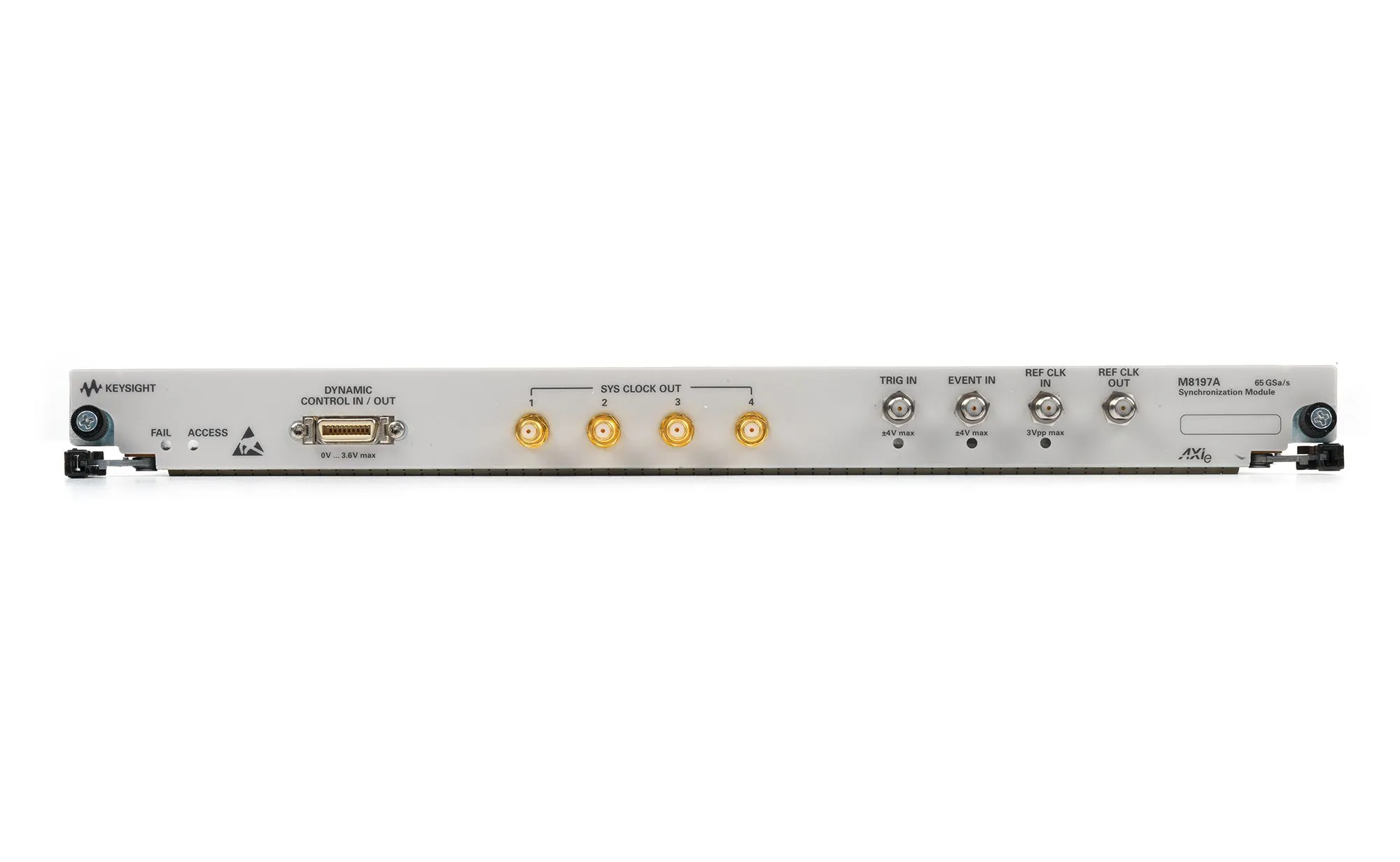

Keysight M8197A Synchronisierungsmodul
Keysight M8197A Synchronization Module
Angebot anfragen
Keysight M8197A ist ein Multi-Channel-Synchronisierungsmodul zur Koordination von bis zu 4 M8195A-Modulen mit ±20 ps Trigger-Verzögerungsgenauigkeit.
Produktdetails
| Modell | M8197A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight M8197A ist ein Multi-Channel-Synchronisierungsmodul, das zum Koordinieren und Synchronisieren von bis zu 4 Arbiträren Funktionsgenerator-Modulen für komplexe Signalszenarien mit präziser Ausrichtung entwickelt wurde. Es ermöglicht vollständig synchronisierte Systeme mit bis zu 16 unabhängigen Kanälen über mehrere AXIe Chassis hinweg und bietet Trigger-Verteilung mit ±20 ps Verzögerungsgenauigkeit.
Wichtige Merkmale
- Synchronisierung von bis zu 4 M8195A-Modulen oder gleichwertigen AWG-Einheiten
- Trigger-Verzögerungsgenauigkeit von ±20 ps über mehrere Module
- Skew-Wiederholbarkeit von 2 ps zwischen Modulen unabhängig von Abtastrate
- Skew-Auflösung von 50 fs zwischen Modulen für präzise Kanalausrichtung
- Dynamische Steuerungs-Ein- und Allzweckausgang für M8195A-Koordination
- Unterstützung von bis zu 16 unabhängigen Kanälen über ein 5-Slot AXIe Chassis
- 1-Slot AXIe-Modulformat für effiziente Systemintegration
Anwendungen
- Multi-Lane-Serial-Anwendungen mit phasenkohärenter Signalgenerierung
- Phasenkohärente Multi-Channel-I/Q-Signalgenerierung bis zu 8 I/Q-Paare
- Phasenkohärente Multi-Channel-IF/HF-Signalgenerierung mit bis zu 16 unabhängigen Signalen
- MIMO-Systemtests (Multiple-Input Multiple-Output)
- Physik- und Forschungsanwendungen, die synchronisierte Kanäle erfordern
Technische Daten
| Precise alignment for repeatable measurements | one trigger input can trigger up to 4 M8195A modules with a delay accuracy of ±20 ps skew repeatability of 2 ps between modules independent of sampling rate skew resolution of 50 fs between modules |
| Typical Applications | multi-lane serial applications phase coherent multi-channel I / Q signal generation up to 8 I/Q pairs phase coherent multi-channel IF / RF generation with up to 16 IF / RF signals physics MIMO |
