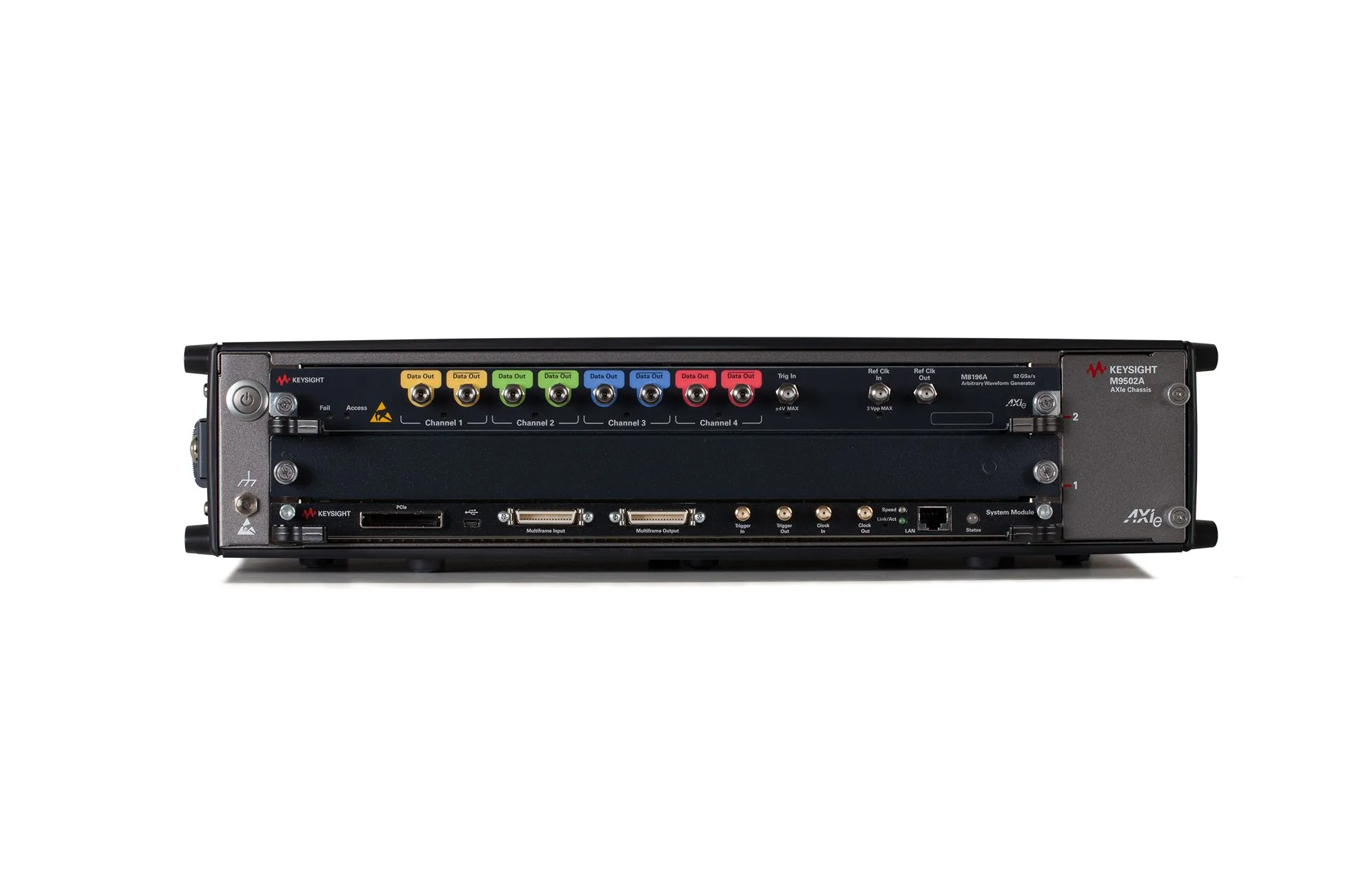

Keysight M8196A Arbiträrer Funktionsgenerator

Übersicht

Der Keysight M8196A ist ein hochgeschwindiger Arbiträrer Funktionsgenerator mit der höchsten Kombination aus Abtastrate, Bandbreite und Kanaldichte. Er liefert bis zu 92 GSa/s Abtastrate mit 32 GHz Analogbandbreite und 8-Bit-Auflösung und unterstützt Signale bis 64 GBaud auf bis zu 4 Kanälen in einem Single-1-Slot AXIe-Modul.

Wichtige Merkmale

• Abtastrate bis 92 GSa/s mit 32 GHz Analogbandbreite
• Ultra-niedriges intrinsisches Jitter für präzise Signalgenerierung
• Hohe Kanaldichte: 1, 2 oder 4 Kanäle pro AXIe-Modul
• 512 kSa Wellenformspeicher pro Kanal
• Übergangszeitenunter 9 ps (20% bis 80%) mit Frequenzgangsausgleich
• Ausgangsampitude bis 1 Vpp(se) oder 2 Vpp(diff), Spannungsfenster -1,0 bis +2,5 V
• Unterstützung von Signalen bis 64 GBaud und darüber hinaus
• Integrierte Frequenz- und Phasenkalibrierung
• Multi-Funktionen mit M8070A System Software für M8000 Series BER Test Solutions

Anwendungen

• Hochgeschwindigkeits-Digital-Signalgenerierung und Tests
• Kohärente optische Kommunikation
• 5G und Kommunikationsprotokolle der nächsten Generation
• Bitfehlerquoten-Tests (BER)
• Signalintegrität und Jitter-Analyse
