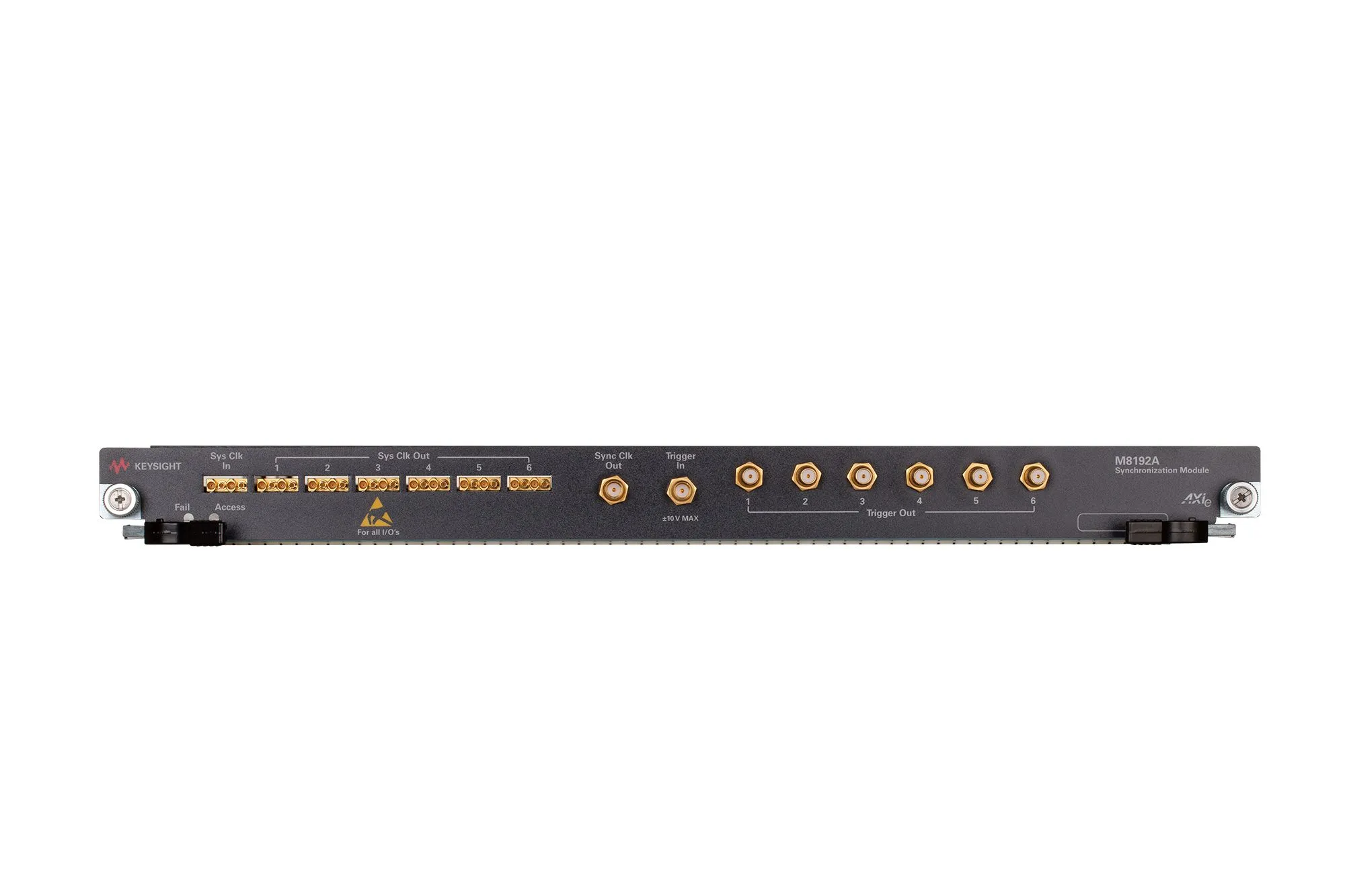

Keysight M8192A Multi-Kanal-Synchronisierungs-Modul
Keysight M8192A Multi-Channel Synchronization Module
Angebot anfragen
Das Keysight M8192A ist ein Synchronisierungs-Modul für Multi-Kanal-AWG- und BERT-Systeme, das phasenkohärente Signalgenerierung mit 2-ps-Schiefwiederholbarkeit ermöglicht.
Produktdetails
| Modell | M8192A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight M8192A ist ein Multi-Kanal-Synchronisierungs-Modul für komplexe Testszenarien, die parallele Waveform-Generierung erfordern. Es synchronisiert bis zu 6 M8190A AWG-Module oder 12 unabhängige Kanäle und unterstützt Tests von Hochgeschwindigkeits-Digital-Bussen wie PCI Express. Das Modul bietet deterministische Latenz mit Trigger-Eingaben und außergewöhnliche Timing-Präzision.
Hauptmerkmale
- Synchronisation von bis zu 6 M8190A AWG-Modulen oder 12 unabhängigen Kanälen für komplexe Signalszenarios
- Unterstützt Synchronisation von bis zu 4 M8051A und 1 M8041A BERT-Modulen zum Testen von bis zu 10 Lanes parallel
- Schiefwiederholbarkeit von 2 ps zwischen zwei beliebigen Kanälen unabhängig von Abtastrate
- Schiefauflösung von 50 fs zwischen zwei beliebigen Kanälen
- Passt in einen Standard-AXIe-Rahmen
Anwendungen
- Phasenkohärente Multi-Kanal-I/Q-Signal-Generierung bis zu 6 I/Q-Paaren
- Phasenkohärente Multi-Kanal-IF/RF-Generierung mit bis zu 12 IF/RF-Signalen
- Multi-Lane-Serien-Anwendungen wie PCI Express
- MIMO-Anwendungen
- Physik-Forschung und Tests
Zubehör mitgeliefert
- Zwei Clock-Kabel
- Zwei Trigger-Kabel
Technische Daten
| Synchronization of: | up to 6 M8190A AWG modules, or 12 independent channels for complex signal scenarios up to 4 M8051A and 1 M8041A BERT modules, or 10 independent channels |
| Precise Alignment for Repeatable Measurements: | One trigger input can trigger up to 6 M8190A modules or 4 M8051A and 1 M8041A modules with deterministic latency Skew repeatability of 2 ps between any two channels independent of sampling rate Skew resolution of 50 fs between any two channels |
| M8192A | Synchronization Module for up to six M8190A AWG modules. Please note that two clock cables and two trigger cables are included. For more than two modules, the corresponding number of clock cables and trigger cables needs to be ordered separately. |
