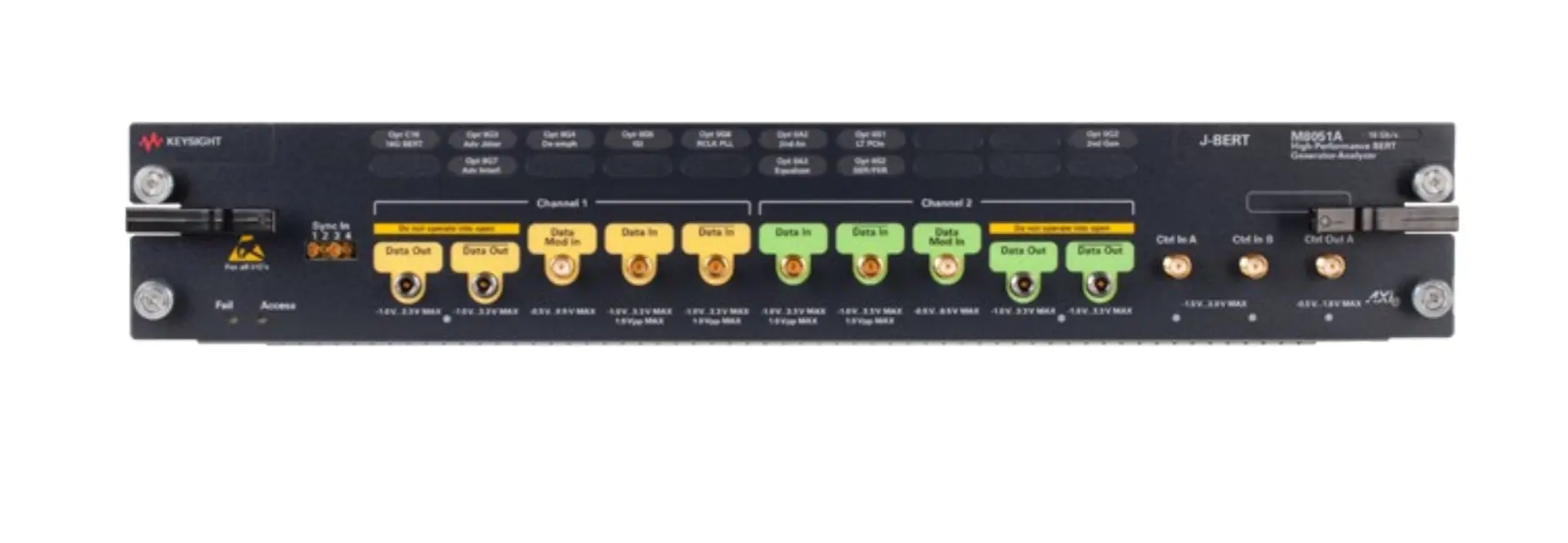

Keysight M8051A Multi-Kanal-BERT-Modul
Keysight M8051A Multi-Channel BERT Module
Angebot anfragen
Das Keysight M8051A ist ein Multi-Kanal-BERT mit Datenraten bis zu 16 Gb/s, bis zu 10 Kanälen, integrierter Jitter-Erzeugung und PCI-Express-Link-Training.
Produktdetails
| Modell | M8051A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight M8051A ist ein Multi-Kanal-Bit-Error-Rate-Testing-Modul (BERT) mit Unterstützung für Datenraten bis zu 16 Gb/s mit integrierter Mustergenerierung und Analyse. Es unterstützt bis zu 10 BERT-Kanäle in einem 14-Slot AXIe-Chassis und bietet umfassende Jitter-Erzeugung, De-Emphasis-Anpassung und Clock-Synchronisation über alle Kanäle. Dieses Modul wurde für Tests von komplexen Serien-I/O-Schnittstelleninformationen, einschließlich PCI-Express-Standards, konzipiert.
Hauptmerkmale
- Datenraten bis zu 8,5 Gb/s und 16 Gb/s mit skalierbarer Multi-Kanal-Architektur
- Bis zu 10 BERT-Mustergenerator- und Analyzer-Kanäle in einem einzelnen 14-Slot AXIe-Chassis
- Integrierte und kalibrierte Jitter-Erzeugung (RJ, PJ1, PJ2, SJ, BUJ, SSC, sinusförmige Interferenz)
- 8-Tap-De-Emphasis (positiv und negativ) individuell einstellbar pro Kanal
- Integrierte Clock-Recovery und Entzerrung auf allen Kanälen
- Interaktives Link-Training für PCI Express
- Individuell einstellbare Generator-Kanal-Verzögerung und Muster-Sequenz
- Clock-Synchronisation zwischen allen Modulen
- Alle Optionen und Module sind aktualisierbar
Anwendungen
- Multi-Kanal-PCI-Express-Tests und Link-Training
- Charakterisierung von Serien-I/O-Schnittstelleninformationen
- Konformitätstests für Kommunikations-Standards
- Design-Validierung für Hochgeschwindigkeits-Transceiver
Technische Daten
| Maximum Data Rate | 8.5 Gb/s and 16 Gb/s |
| Maximum Channels | Up to 10 BERT channels |
| Chassis Compatibility | 14-slot AXIe |
| De-emphasis | 8-tap (positive and negative) |
| Jitter Injection Types | RJ, PJ1, PJ2, SJ, BUJ, SSC (triangular and arbitrary, residual) |
| Clock Synchronization | Integrated between all modules |
| Features | Built-in clock recovery, equalization, interactive PCI Express link training |
| Pattern Generation | Individually adjustable generator channel delay and sequence |
| Upgradeable | All options and modules are upgradeable |
