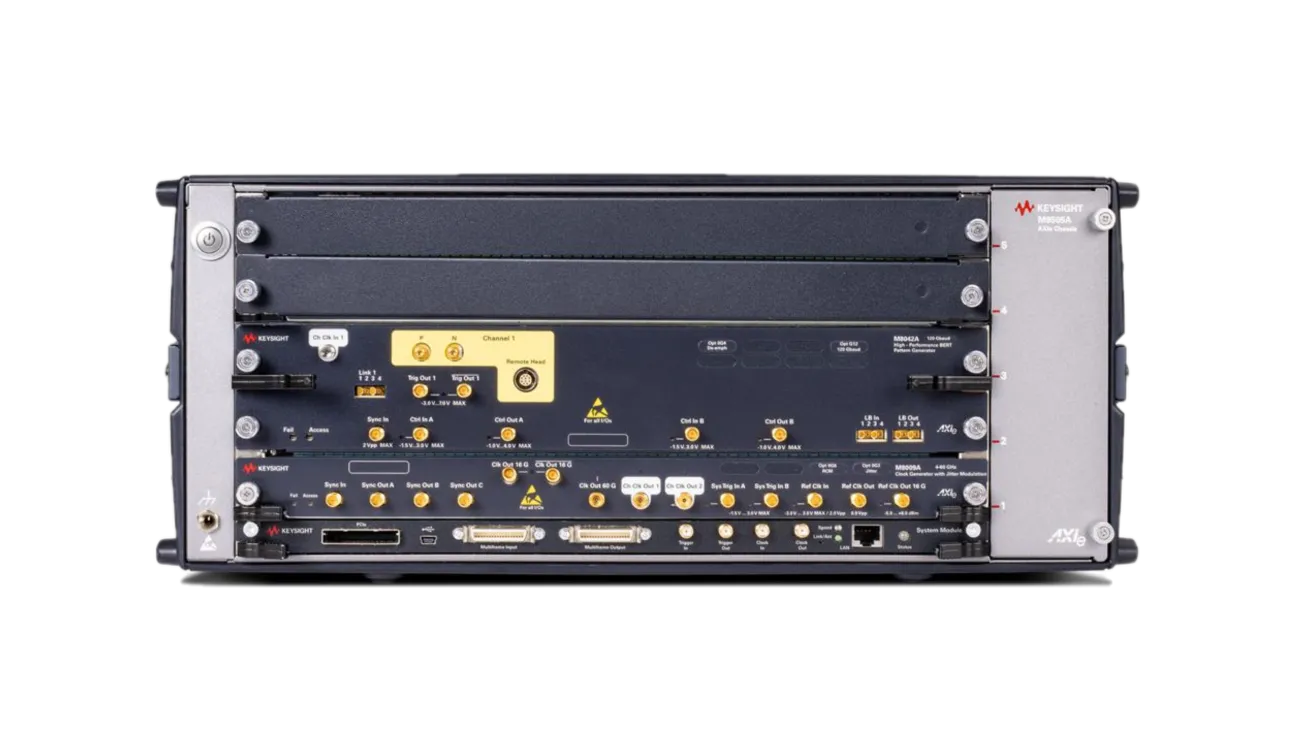

Keysight M8050A Bit Error Rate Tester
Angebot anfragen
Das Keysight M8050A ist ein hochgeschwindigkeits-BERT mit Unterstützung für Symbolraten bis zu 120 Gbaud mit PAM4/PAM8-Modulation, integrierter Jitter-Erzeugung und Echtzeit-Fehleranalyse.
Produktdetails
| Modell | M8050A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight M8050A ist ein hochleistungs-Bit-Error-Rate-Tester-Modul (BERT) für Tests von seriellen I/O-Anschlüssen mit Datenraten bis zu 120 Gbaud. Es unterstützt mehrere Modulationsformate einschließlich PAM4 und PAM8, was es ideal für Kommunikationssysteme der nächsten Generation, Server und Rechenzentrumsanwendungen macht. Das Modul bietet integrierte Jitter-Erzeugung, De-Emphasis und Echtzeit-Fehleranalyse mit integrierter Clock-Recovery und leistungsstarker Entzerrung.
Hauptmerkmale
- Symbolraten von 2 bis 120 Gbaud mit flexibler Modulationsunterstützung (NRZ, PAM3, PAM4, PAM6, PAM8)
- Integrierte 7-Tap-De-Emphasis für Kanaldämpfungskompensation
- Übergangspfahl unter 5 ps mit innewohnendem Random-Jitter unter 100 fs RMS
- Integrierte und kalibrierte Jitter-Erzeugung (RJ, PJ1, PJ2, BUJ, sRJ, Clock/2)
- Echtzeit-Fehleranalyse bis zu 64 Gbaud PAM4 mit integrierter Clock-Recovery
- Software-aktualisierbare Funktionalität für erweiterte Fähigkeiten
Anwendungen
- Serien-I/O-Anschluss-Tests für Server und Computersysteme
- Charakterisierung von Rechenzentrum-Kommunikationssystemen
- Empfänger- und Sender-Tests mit Keysight UXR-Serie Oszilloskopen
- Konformitätstests für Hochgeschwindigkeits-Serien-Standards
Technische Daten
| Symbol Rate Range | 2 to 120 GBd |
| Supported Modulation | NRZ, PAM3, PAM4, PAM6, PAM8 |
| De-emphasis | 7-tap built-in |
| Transition Time | < 5 ps |
| Intrinsic Random Jitter (RMS) | < 100 fs |
| Jitter Injection Types | RJ, PJ1, PJ2, BUJ, sRJ, clk/2 |
| Error Analysis Capability | Up to 64 Gbaud PAM4 real-time |
| Clock Recovery | Integrated |
| Equalization | Integrated |
| Software Upgradeable | Yes |
