Keysight M8046A BERT-Analyzer-Modul
Keysight M8046A BERT Analyzer Module
Angebot anfragen
Das Keysight M8046A ist ein hochleistungs-BERT-Analyzer mit Unterstützung für Datenraten bis zu 64 Gbaud mit PAM-4- und NRZ-Dekodierung für 200/400-GbE-Empfängertests.
Produktdetails
| Modell | M8046A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

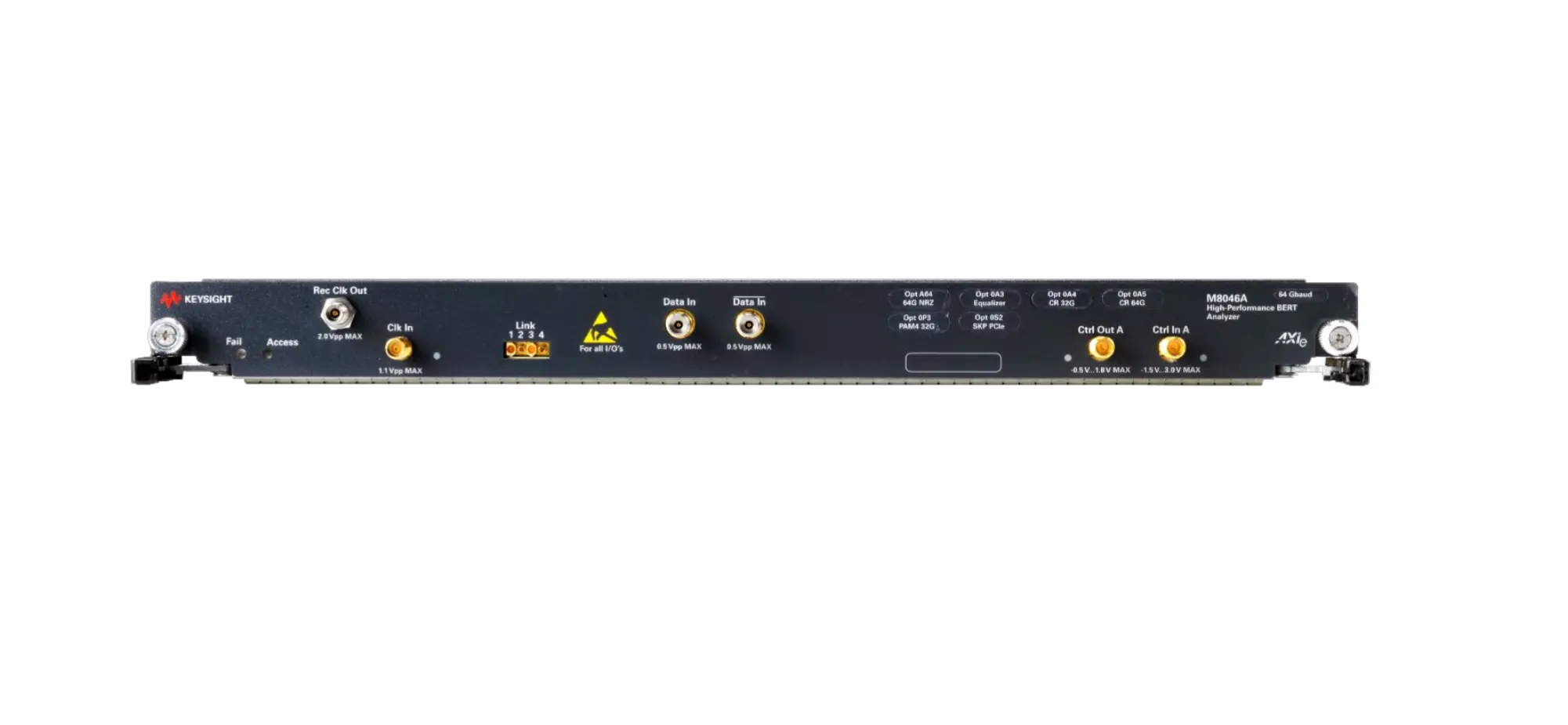

Das Keysight M8046A ist ein hochleistungs-BERT-Analyzer-Modul für die Empfängercharakterisierung und Konformitätstests. Mit Unterstützung für Symbolraten bis zu 32 Gbaud und 64 Gbaud mit PAM-4- und NRZ-Signalformaten ist das M8046A Teil des M8040A BERT-Systems zum Testen von seriellen I/O-Anschlüssen in Rechenzentren und Kommunikationsanwendungen. Es bietet echte PAM-4-Fehlererkennung in Echtzeit für niedrige BER-Level.
Hauptmerkmale
- Datenraten von 2 bis 32 und 64 Gbaud (entspricht bis zu 128 Gbit/s)
- PAM-4- und NRZ-Signalformat-Unterstützung wählbar über Benutzeroberfläche
- Echte PAM-4-Fehlererkennung in Echtzeit für niedrige BER-Level
- Integrierte De-Emphasis mit 4-Tap-Kapazität
- Integrierte und kalibrierte Jitter-Erzeugung: RJ, PJ1, PJ2, SJ, BUJ, Clk/2 Jitter
- Wahlweise Entzerrung für Datenraten über 32 Gbaud
- Wahlweise Clock Recovery für präzise Timing-Analyse
- Unterstützung interaktives Link-Training für PCIe, USB 3.2 und Standards
- Alle Optionen und Module sind aktualisierbar
Anwendungen
- 400-GbE- und 50/100/200-GbE-Empfängertests
- PAM-4-Transceiver-Modul-Charakterisierung
- 64G/112G-Fibre-Channel-Konformitätstests
- InfiniBand-HDR-Empfänger-Validierung
- Chip-zu-Chip- und Rückflächenschnittstelle-Tests
- Tests aktiver optischer Kabel
- PCIe-, USB 3.2-, SATA/SAS-Schnittstellenkonformität
Technische Daten
| M8040A | --High-performance BERT 64 Gbaud (systemizing number for factory pre-installation) |
| M8046A | --Analyzer Module, 32/64 Gbaud, 1-slot AXIe |
