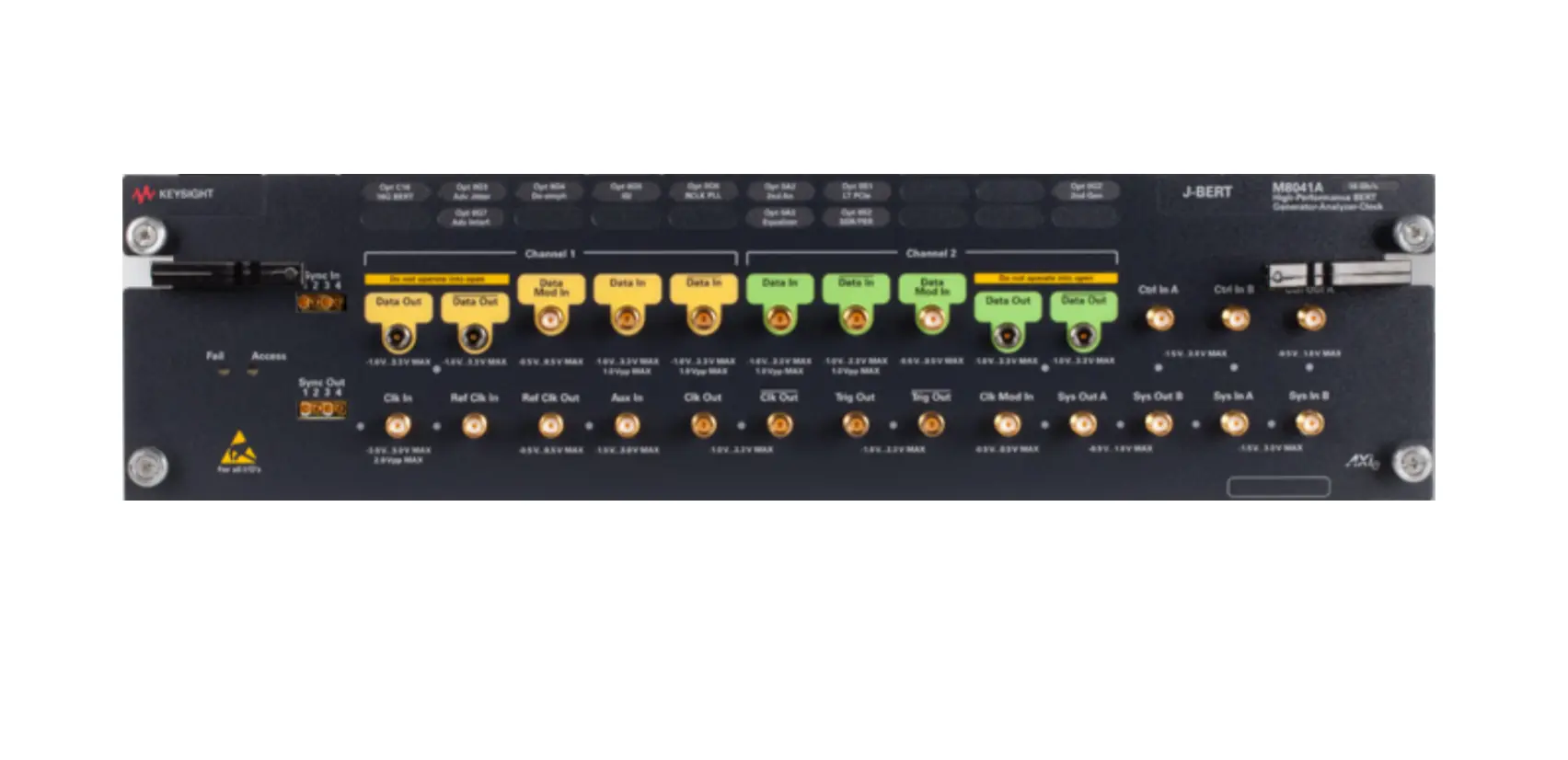

Keysight M8041A High-Performance-BERT-Modul
Keysight M8041A High Performance BERT Module
Angebot anfragen
Das Keysight M8041A ist ein hochleistungs-BERT-Modul (Bit Error Rate Testing) mit Datenraten bis zu 16 Gb/s, integrierter Jitter-Erzeugung, De-Emphasis und Entzerrung für BERT-Tests.
Produktdetails
| Modell | M8041A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight M8041A ist ein hochleistungs-BERT-Modul (Bit Error Rate Testing) für die Mustergenerierung und Fehlererkennung. Mit Unterstützung für Datenraten bis zu 16 Gb/s kann das M8041A als Mustergenerator, Fehlerdetektor oder Kombination davon in einem 3-Slot AXIe-Formfaktor konfiguriert werden. Es ist Teil des hochleistungs-BERT-Systems J-BERT M8020A zur Validierung von Hochgeschwindigkeits-Schnittstellenserien.
Hauptmerkmale
- Datenraten bis zu 8,5 und 16 Gb/s für Mustergenerator und Fehlerdetektor
- Bis zu vier 16-Gb/s-BERT-Kanäle in einem 3-Slot AXIe-Chassis, erweiterbar auf 32 Gb/s mit M8061A-Multiplexer
- Integrierte und kalibrierte Jitter-Erzeugung: RJ, PJ1, PJ2, SJ, BUJ, sinusförmige Interferenz (symmetrischer und asymmetrischer Modus), SSC
- 8-Tap-De-Emphasis mit bis zu 20 dB Kapazität (positiv und negativ)
- Integrierte und einstellbare ISI für Kanaldämpfungssimulation
- Interaktives Link-Training für PCI Express
- Integrierte Clock-Recovery und Entzerrung
- Alle Module und Optionen sind aktualisierbar
Anwendungen
- Charakterisierung und Tests von Hochgeschwindigkeits-Schnittstellenserien
- PCI-Express-Konformitätstests
- Validierung von Rechenzentrum-Transceivern
- Validierung von Telekommunikations- und Netzwerkausrüstung
Technische Daten
| Data Rate (Generator/Analyzer) | Up to 8.5 Gb/s or 16 Gb/s |
| Number of Channels | Up to 4 BERT channels (16 Gb/s each) in 3-slot AXIe |
| Form Factor | 3-slot AXIe module |
| De-emphasis | 8-tap, up to 20 dB (positive and negative) |
| Jitter Injection | RJ, PJ1, PJ2, SJ, BUJ, sinusoidal interference, SSC |
| ISI Support | Integrated and adjustable for loss emulation |
| Link Training | Interactive PCI Express support |
| Clock Recovery | Built-in with equalization |
