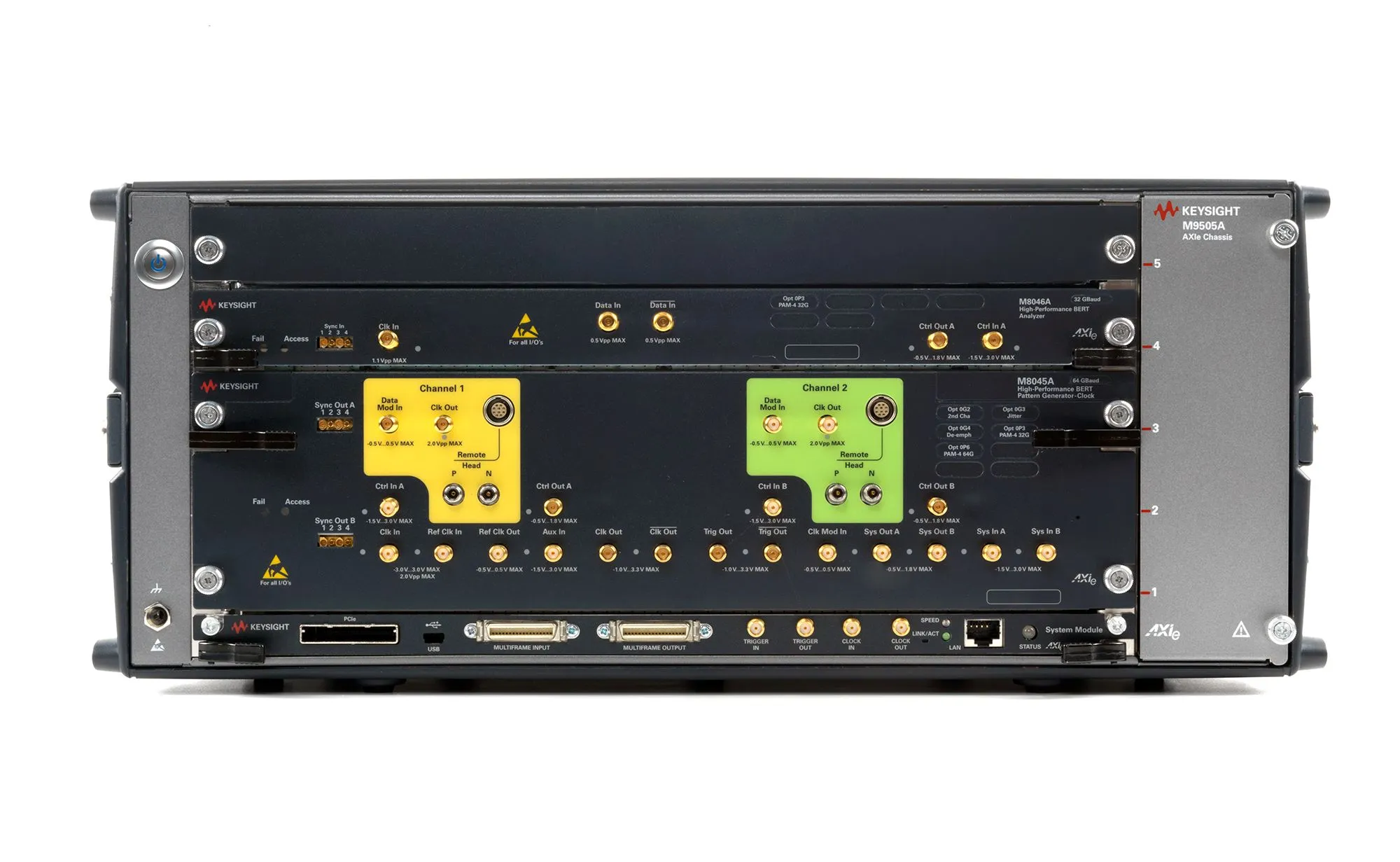

Keysight M8040A Hochintegrierter 64-Gbaud-BERT
Keysight M8040A 64 Gbaud BERT
Das Keysight M8040A ist ein hochintegrierter BERT für die physikalische Schichtcharakterisierung mit PAM4- und NRZ-Signalunterstützung bei Datenraten bis 64 Gbaud für 400-GbE-Konformitätstests.
Produktdetails
| Modell | M8040A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight M8040A ist ein hochintegrierter Bit-Error-Rate-Tester (BERT) für die physikalische Schichtcharakterisierung und Konformitätstests von Geräten, die mit hohen Datenraten arbeiten. Mit Unterstützung für PAM4- und NRZ-Signalformate mit Datenraten bis 64 Gbaud (128 Gbit/s) deckt es alle Varianten der 200- und 400-GbE-Standards ab.
Das M8040A wurde für F&E- und Testingenieure entwickelt und charakterisiert Chips, Geräte, Transceiver-Module und Unterkomponenten mit seriellen I/O-Ports in Rechenzentrums- und Kommunikationsanwendungen. Der im Lieferumfang enthaltene M8057A-Remotekopf ermöglicht flexible Positionierung in der Nähe des zu testenden Geräts für präzise Messungen.
Wichtige Merkmale
- Datenraten von 2 bis 64 Gbaud für PAM4-Signale
- Echte PAM4-Fehlererkennung in Echtzeit bis 58 Gbaud
- Integrierte De-Emphasis, Analyzerausgleich und Clock Recovery
- Integrierte und kalibrierte Jittereinspeisung: RJ, PJ1, PJ2, SJ, BUJ, clock/2 jitter
- Zwei Mustergeneratorkanäle pro Modul für Aggressor-Lane-Emulation
- Interaktive Link-Training und SKP OS-Filterung für PCIe 8/16/32 GT/s
- Algorithmische PRBS-, QPRBS- und speichergestützte Muster mit Mustergenerator
- PAM4-Unterstützung mit Gray-Codierung, FEC-Codierung, Precoder und Fehlerverteilungsanalyse
- Vollständig upgradebar mit Optionen und Modulen
Anwendungen
- 400-GbE-Transceiver- und Chip-Charakterisierung
- 200-GbE- und 100-GbE-Gerätetests
- OIF-CEI-56G- und CEI-112G-Standardkonformität
- 64G- und 112G-Fibre-Channel-Tests
- Infiniband-HDR-Validierung
- Chip-to-Chip- und Chip-to-Modul-Rückwärtsplanentests
- Qualifizierung von aktiven optischen Kabeln und Repeatern
Technische Daten
| Feature | Parameter |
| Amplitude | 0.9 Vpp @ 58 GBd |
| Channels | 1 or 2 |
| Clock Data Recovery Built-in | Yes w/ adj loop bandwidth (16 MHz max) |
| Equalizer | FFE |
| FEC | IEEE 802.3cd Sync to A400 |
| Jitter Type | RJ 2-tone PJ LF-PJ BUJ F/2 rSSC sRJ SSC External ISI |
| Line Coding | NRZ PAM4 PAM3 |
| Link Training | PCIe USB SATA SAS CCIX |
| Max. Sampling Rate | n/a |
| Max. Sampling Rate | 64.8 GBd |
| Max Sample Rate | 64.8 GBd |
| Module Type | n/a |
| Module Type | Pattern Generator Error Analyzer |
| Standards | PCIe 5.0 USB4 CCIX SATA SAS PON 64G/128G FC 100/200/400 GbE OIF-CEI-56G/112G |
| M8040A | --High-performance BERT 64 Gbaud (systemizing number for factory pre-installation) |
