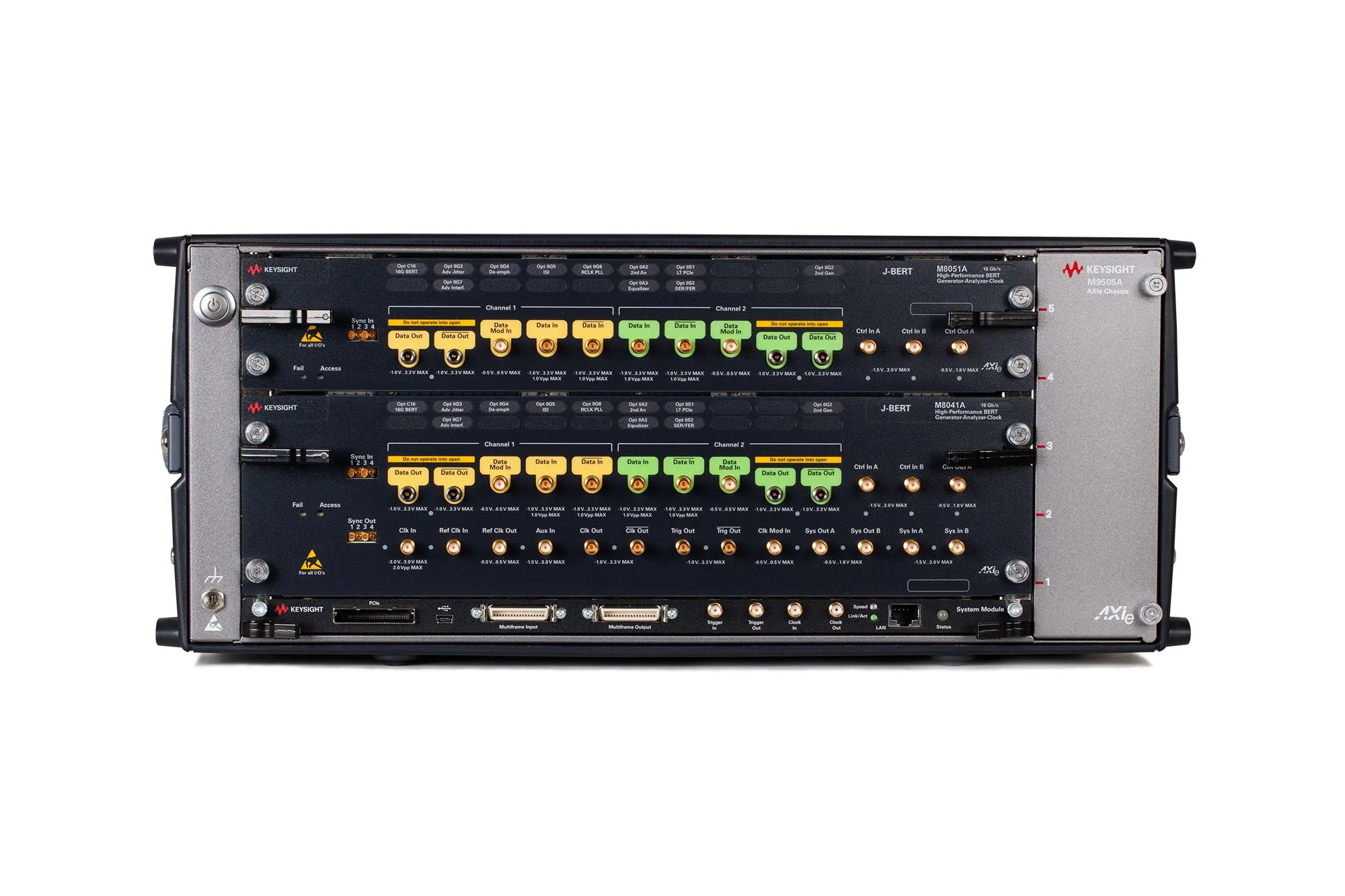

Keysight M8020A J-BERT
Angebot anfragen
Der Keysight M8020A J-BERT bietet Hochgeschwindigkeits-Empfängercharakterisierung bis zu 16/32 Gbps mit integrierter Jitter-Injektion, automatischer Kalibrierung und interaktivem Link-Training.
Produktdetails
| Modell | M8020A |
| Hersteller | Keysight |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight M8020A J-BERT ist ein leistungsstarkes Bitfehlermessgerät, das zur Charakterisierung der physikalischen Schicht von Ein- und Mehrkanal-Geräten mit Geschwindigkeiten bis zu 16 oder 32 Gbps entwickelt wurde. Mit der höchsten Integrationsstufe vereinfacht es Test-Setups und bietet gleichzeitig automatische In-Situ-Signalkalibrierung und interaktive Link-Training-Funktionen.
Wichtige Funktionen
- Datenraten bis zu 8,5/16 Gbps für Mustergenerator und Fehlerdetektor, erweiterbar auf 32 Gbps mit M8062A Front-End
- Integrierte und kalibrierte Jitter-Injektion: RJ, PJ1, PJ2, SJ, BUJ und sinusförmige Störung (Common und Differential Mode)
- 8-Tap-De-Emphasis (positiv und negativ) bis zu 20 dB
- Integrierte und einstellbare ISI zur Verlustemulatіon
- Interaktives Link-Training für SAS-3, USB 3.0/3.1 und PCI Express (8 GT/s und 16 GT/s)
- Interaktives TxEQ-Training für IEEE 10GBASE-KR, 25GBASE-KR und 100GBASE-KR4
- Integrierte Uhrendatenwiederherstellung und Entzerrung
- Systemintegration mit M8070A-Software und nahtlose Bedienung mit BERT/Scope und AWGs
Anwendungen
- Charakterisierung und Konformitätstests von Chips und Geräten mit seriellen I/O-Anschlüssen
- PCI Express-, USB-, MIPI M-PHY-, SATA/SAS- und DisplayPort-Prüfung
- SD UHS-II-, Fibre Channel- und Memory-Bus-Validierung
- Rückplatten- und Wiederholertest
- Qualifizierung von aktiven Optikalkabeln und Transceiver-Modulen
- Thunderbolt-, 10-GbE- und 100-GbE-Tests (optisch und elektrisch)
Technische Daten
| Target Applications | R&D and test engineers who characterize, verify compliance of chips, devices, boards and systems with serial I/O ports up to 16 Gb/s and 32 Gb/s. The M8020A can be used to test popular serial bus standards, such as: PCI Express®, USB, MIPI M-PHYTM, SATA/SAS, DisplayPort, SD UHS-II, Fibre Channel, memory buses, backplanes, repeaters, active optical cables, Thunderbolt, 10 GbE, 100 GbE (optical and electrical), SFP+, CFP2/4 transceivers, CEI. |
