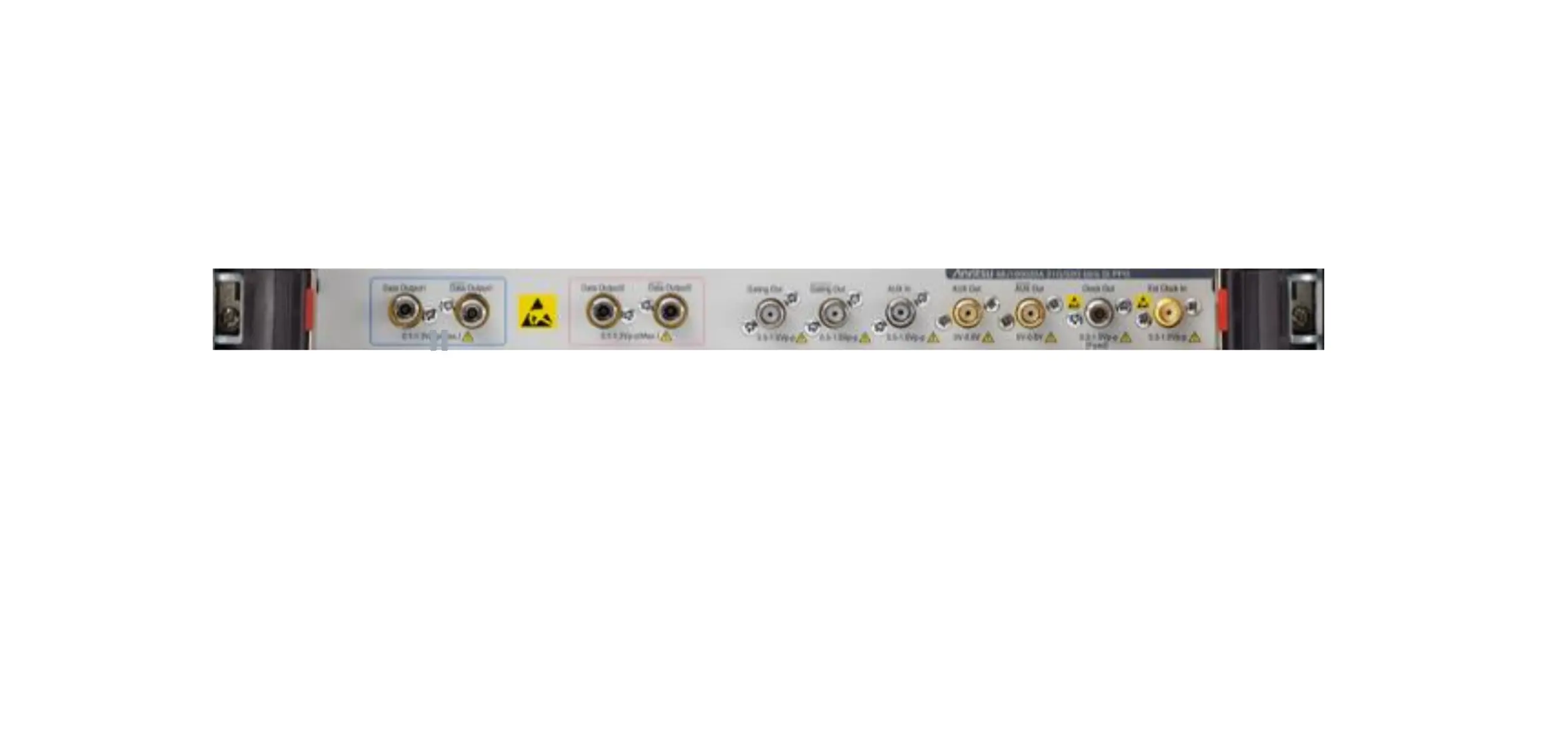

Anritsu MU195020A Pulsmustergenerator 21G/32G SI
Anritsu MU195020A 21G/32G SI PPG
Das Anritsu MU195020A ist ein Pulsmustergenerator-Modul für Signalintegrität mit 21G/32G bit/s, das NRZ/PAM4-Signale mit 10-Tap-Betonung für PCI Express, USB und Ethernet-Tests unterstützt.
Produktdetails
| Modell | MU195020A |
| Hersteller | Anritsu |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Anritsu MU195020A ist ein Pulsmustergenerator-Modul für Signalintegrität mit 21G/32G bit/s für den MP1900A Signal Quality Analyzer. Es ermöglicht umfassende Tests von Hochgeschwindigkeits-Serienschnittstellen und Rechenzentrum-Interconnects mit Unterstützung für NRZ- und PAM4-Modulationsformate.
Entwickelt für Netzwerkausrüstungen und Halbleiter der nächsten Generation bietet das MU195020A hochwertige Signalerzeugung mit niedriger innerer Jitterung und flexible Betonungsfunktionen zur Signalverstärkung.
Hauptmerkmale
- Bitrate-Bereich: 2,4 bis 32,1 Gbit/s (NRZ-Modus)
- Unterstützt NRZ- und PAM4-Modulationsformate
- 1 oder 2 Kanal-Konfigurationen
- 10-Tap-Betonung mit -20 bis +20 dB Bereich
- Niedriges Zufallsjitter: 115 fs rms (typisch)
- Kanal-Emulator mit S-Parameter-Dateiunterstützung
- ISI-Anpassung und -Emulation (Intersymbol-Interferenz)
- Mehrere Ausgangsamplituden-Optionen (0,1 bis 1,3 Vp-p single-end)
- K-Typ (weiblich) Ausgangsanschluss
Anwendungen
- 100 GbE, 200 GbE, 400 GbE, 800 GbE Ethernet-Schnittstellen
- PCI Express Gen 1 bis Gen 5
- USB 3.2 und USB 4 Type-C Tests
- Thunderbolt 1, 2, 3 Schnittstellen
- Hochgeschwindigkeits-Interconnects und SERDES-Tests
- Optisches Modul und AOC (Active Optical Cable) Validierung
Zubehör enthalten
- Koaxiale Terminatoren (5 Stück)
- Koaxiale Leitungsenden (2 Stück)
- Koaxiale Adapter (K-P, K-J, SMA-Anschlüsse)
Technische Daten
| PAM4 Test Solution | 512 Gbit/s max. transmission capacity PAM4 PPG/ED (MU196020A/MU196040A): Baud rate of 2.4 to 64.2 Gbaud*¹ Multichannel Scalability 4ch PAM4/NRZ NEW High-speed Tr/Tf of 8.5 ps (20 to 80%) Low Intrinsic Jitter output of random Jitter 170 fs rms (typ.) Low noise and low distortion high-quality data output 4Tap Emphasis (20-dB Range) ISI adjustment function NEW FEC pattern generation NEW Stressed margin BER < E-12*² Built-in Clock Recovery PAM4 pattern editor and symbol error measurement Jitter Addition, Jitter Tolerance measurement functions (SJ/RJ/BUJ/SSC) Voltage Noise Addition function (Common/Differential/White Noise) Jitter Tolerance measurement using DUT BER counter function NEW |
| Feature | Parameter |
| LCD | 12.1-inch, WXGA 1280 x 800 |
| Remote Interface | GPIB, LAN |
| Module Slots | 8 |
| External Peripheral I/F | USB x6, VGA x1, HDMI x1 |
| OS | Windows Embedded Standard 7 |
| Power | 100V(ac) to 120V(ac)/200V(ac) to 240 V(ac) 50 Hz to60 Hz |
| Power Consumption | 1350 VA max. |
| Dimensions/Mass | 340 (W) x 222.5 (H) x 451 (D) mm / 20 kg max. (excluding modules) |
| Operation Bit Rate (NRZ) | 2.4 Gbit/s to 21 Gbit/s or 32.1 Gbit/s |
| No. of Channels | 1 or 2 |
| Output Amplitude | 0.1 Vp-p to 1.3 Vp-p (Single-end) 0.2 Vp-p to 2.6 Vp-p (Differential) |
| Emphasis | 10Tap |
| Channel Emulator | Normal: Emulates Insertion Loss using S-parameters Inverse: Performs De-Emphasis compensation for S-parameter Insertion Loss S-Parameter file: S2P,S4P |
| ISI | Emulates output for ISI using CEI-28G/25G Nyquist frequency loss setting Supports loss control in combination with J1758A ISI Board accessory Insertion Loss setting：1.5 to 25 dB, 0.01 dB step, Nyquist frequency 0 to 25 dB, 0.01 dB step, 1/2 Nyquist frequency |
| Tr/Tf (20% – 80%) | 12 ps (typ.) |
| Random Jitter | 115 fs rms (typ.) |
| PCIe and USB Link Training | Supported MX183000A-PL021/PL022/PL025） |
| Output Connector | K (f) |
| Model / Order Number | Description |
| MU195020A | 21G/32G bit/s SI PPG |
Angebot anfragen
