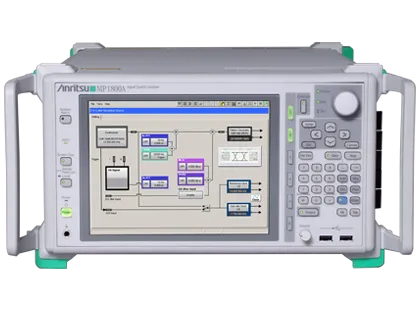

Anritsu MU183020A 28G/32G Pulsmuster-Modul
Anritsu MU183020A 28G/32G Pulse Pattern Module
Angebot anfragen
Das Anritsu MU183020A ist ein einsteckbares Pulsmuster-Generator-Modul für den MP1800A Signal Quality Analyzer mit Unterstützung für Bitraten von 2,4 bis 32,1 Gbit/s mit Ausgang bis 3,5 Vp-p.
Produktdetails
| Modell | MU183020A |
| Hersteller | Anritsu |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Anritsu MU183020A ist ein 28G/32G Pulsmuster-Generator-Modul für die Verwendung mit dem MP1800A Signal Quality Analyzer. Diese modulare einsteckbare Komponente erzeugt hochwertige Testsignale für Bitfehlerquoten-Tests und Signalintegritätsanalyse über einen breiten Bereich von Bitraten und Anwendungen, von 100 GbE bis zu Schnittstellenen der nächsten Generation.
Hauptmerkmale
- Bitrate-Unterstützung: 2,4 Gbit/s bis 28,1 Gbit/s (bis 32,1 Gbit/s mit MU183020A-001 Option)
- Hochwertige Wellenform mit 12 ps Anstiegs-/Abfallzeit
- Low-Jitter-Ausgang: 8 ps Spitzenpeak-Peak
- Maximale Ausgangsamplitude: 0,5 Vp-p bis 3,5 Vp-p (abhängig von Konfiguration)
- Konfigurierbare 2-Kanal-(Data/xData) oder 4-Kanal-Ausgabevarianten
- Unterstützung für Hochamplituden-Modulation (EA, EML Modulatoren)
- IEEE- und ITU-T Burst-Muster-Generierung für PON-Tests
Anwendungen
- 100 GbE (25Gx4) Schnittstellentests
- OTU-4 (28Gx4) optische Transporttests
- 32G DP-QPSK und 32G Fibre Channel Messungen
- InfiniBand EDR (26G) Validierung
- CEI-28G Signalintegritätsanalyse
- E-PON, G-PON und 10GE-PON Modul-Evaluierung
Technische Daten
| Features | Parameters |
| Number of Slot | 6 slots |
| LCD Display | 8.4-inch Color TFT, 800×600 pixels |
| Peripheral Interface | VGA out (SVGA), USB 1.1 (3 ports) |
| Remote Interface | GPIB [MP1800A-001], LAN (2 ports) [MP1800A-002] |
| Dimensions and Mass | 320 (W) × 177 (H) × 450 (D) mm ≤13 kg (without modules) |
| Model / Option | MU183020A (No Option)MU183020A-001 |
| Operation Bit-Rate | 2.4 Gbit/s to 28.1 Gbit/s2.4 Gbit/s to 32.1 Gbit/s |
| Model No | MU183020A-012MU183020A-013MU183020A-022MU183020A-023 |
| Number of Output | 2 (Data, xData)2 (Data, xData)4 (Data1, xData1, Data2, xData2)4 (Data1, xData1, Data2, xData2) |
| Amplitude/Output Level | 0.5 Vp-p to 2.0 Vp-p0.5 Vp-p to 3.5 Vp-p0.5 Vp-p to 2.0 Vp-p0.5 Vp-p to 3.5 Vp-p |
