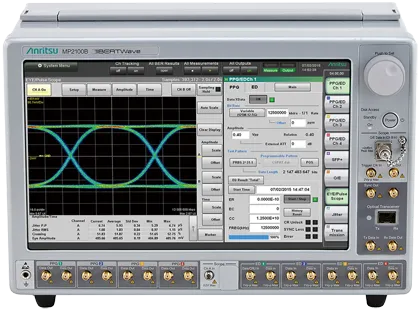

Anritsu MP2100B BERTWave All-in-One BERT und Sampling-Oszilloskop zur Bewertung optischer Module von 125 Mbit/s bis 12.5 Gbit/s.
Produktdetails
| Modell | MP2100B |
| Hersteller | Anritsu |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Anritsu BERTWave MP2100B ist ein kompaktes All-in-One-Messinstrument, das einen konfigurierbaren Bitfehlertester (BERT) mit einem integrierten Sampling-Oszilloskop für umfassende Bewertung optischer Module kombiniert. Es unterstützt Bitraten von 125 Mbit/s bis 12.5 Gbit/s mit bis zu vier Kanälen und ermöglicht gleichzeitige BER-Messungen, Eye-Mask-Tests, Eye-Pattern-Analysen und Jitter-Messungen in einem einzigen 18 cm tiefen Gehäuse.
Hauptmerkmale
- Integrierter 4-Kanal-BERT und Sampling-Oszilloskop in kompakter Bauform
- Gleichzeitige BER-Messungen auf bis zu 4 Kanälen
- Bitrate-Unterstützung von 125 Mbit/s bis 12.5 Gbit/s mit 1 kbit/s Schrittauflösung
- Hochwertiger PPG mit 1 ps RMS Jitter
- Hohe Eingangsempfindlichkeit von mindestens 10 mVp-p
- Typische Bandbreite von 25 GHz für elektrische Schnittstellen, 9 GHz für optische
- Hochgeschwindigkeits-Eye-Mask-Prüfung und Eye-Pattern-Analyse bei 150 ksample/s
- Bis zu sechs optionale Bessel-Filter für optische Signalmessungen
- Differentielle Signal-BER-Messungen, Eye-Mask und Eye-Pattern-Analyse
- Integrierte Jitter-Analyse und WDP-Messungen (Wellenformstreuung)
Anwendungen
- Charakterisierung von QSFP+ und SFP+ optischen Modulen
- AOC-Tests und Validierung (Active Optical Cable)
- Messung von Auslöschungsverhältnis und Signalqualität
- Optimierung der Fertigungsausbeute für optische Transceiver-Module
Technische Daten
| Features | With MP2100B-092Without MP2100B-092 |
| Operation Bit Rate | PPG, ED Common: Variable bit-rate range (1 kbit/s step) 125 Mbit/s to 12.5 Gbit/s PPG, ED Common: Variable bit-rate range (1 kbit/s step) 8.5 Gbit/s to 11.32 Gbit/s 1/N bit-rate operation range N=2: 4.25 Gbit/s to 5.66 Gbit/s N=4: 2.125 Gbit/s to 2.83 Gbit/s N=8: 1.0625 Gbit/s to 1.415 Gbit/s N=16: 531.25 Mbit/s to 707.5 Mbit/s N=32: 265.625 Mbit/s to 353.75 Mbit/s N=64: 132.813 Mbit/s to 176.875 Mbit/s |
| Test Pattern | PRBS: 27-1, 29-1, 215-1, 223-1, 231-1 (Invert ON/OFF) USER Data: 1.3 Mbits programmable (sample pattern file such as CJPA, etc.) PRBS: 27-1, 29-1, 215-1, 223-1, 231-1 (Invert ON/OFF) USER Data: 1.3 Mbits programmable (sample pattern file such as CJPA, etc.) |
| Electrical Data Output | Data, XdataData, Xdata |
| Amplitude | 0.1 Vp-p to 0.8 Vp-p0.1 Vp-p to 0.8 Vp-p |
| Electrical Data Input | Data, XdataData, Xdata |
| O/E Input | Optical dataOptical data |
| Wavelength Range | 750 nm to 1650 nm750 nm to 1650 nm |
| MP2100B | Main Frame: BERTWave Standard Accessories: Power Cord x1 BERTWave Control Software (CD-ROM, Operation manual) x1 |
