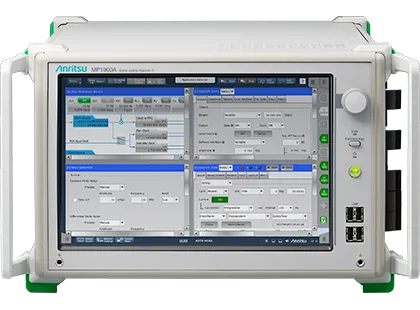

Anritsu MP1900A Signalqualitätsanalysator-R
Anritsu MP1900A Signal Quality Analyzer-R
Angebot anfragen
Anritsu MP1900A modularer BERT mit Unterstützung für PAM4- und NRZ-Signale bis 64,2 Gbaud mit 512 Gbit/s Übertragungskapazität und umfassenden Messungen.
Produktdetails
| Modell | MP1900A |
| Hersteller | Anritsu |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Anritsu MP1900A Signal Quality Analyzer-R ist eine modulare, 8-Slot BERT-Plattform mit Unterstützung für umfassende Physik-Schicht-Messungen für Next-Generation Netzwerk-Schnittstellen einschließlich PAM4- und NRZ-Signale sowie Hochgeschwindigkeits-Serien-Bus-Schnittstellen wie PCIe, USB und Thunderbolt. Mit einer maximalen Übertragungskapazität von 512 Gbit/s und Baudrate bis 64,2 Gbaud ermöglicht es umfassende Tests für 100/200/400/800 GbE Netzwerke und erweiterte Serien-Standards.
Hauptmerkmale
- PAM4 PPG/ED Module mit Baudraten von 2,4 bis 64,2 Gbaud
- 512 Gbit/s maximale Übertragungskapazität mit 4-Kanal-PAM4/NRZ Skalierbarkeit
- Hochgeschwindigkeits-Anstiegs-/Abfallzeiten von 8,5 ps (20-80%) und intrinsisches Jitter von 170 fs rms typisch
- 32 Gbit/s breitbandige SI PPG/ED Module für NRZ/PAM4 Unterstützung
- 10-Tap Betonung mit variabler ISI Funktion
- Multi-Band CTLE für 8, 16 und 28 Gbit/s Bandbreiten
- Niedriges intrinsisches Jitter von 115 fs rms typisch
- Umfassende Jitter- und Rausch-Injektion für Toleranzmessungen
- PCIe und USB Link-Training und LTSSM-Analyse-Fähigkeit
Anwendungen
- Next-Generation Ethernet Tests (100/200/400/800 GbE)
- PCI Express und USB Hochgeschwindigkeits-Serien-Bus-Validierung
- Optische Module und SERDES Charakterisierung
- Signalintegritäts- und Jitter-Toleranzmessungen
- Thunderbolt und Hochgeschwindigkeits-Interconnect Evaluierung
Technische Daten
| PAM4 Test Solution | 512 Gbit/s max. transmission capacity PAM4 PPG/ED (MU196020A/MU196040A): Baud rate of 2.4 to 64.2 Gbaud*¹ Multichannel Scalability 4ch PAM4/NRZ NEW High-speed Tr/Tf of 8.5 ps (20 to 80%) Low Intrinsic Jitter output of random Jitter 170 fs rms (typ.) Low noise and low distortion high-quality data output 4Tap Emphasis (20-dB Range) ISI adjustment function NEW FEC pattern generation NEW Stressed margin BER < E-12*² Built-in Clock Recovery PAM4 pattern editor and symbol error measurement Jitter Addition, Jitter Tolerance measurement functions (SJ/RJ/BUJ/SSC) Voltage Noise Addition function (Common/Differential/White Noise) Jitter Tolerance measurement using DUT BER counter function NEW |
| Feature | Parameter |
| LCD | 12.1-inch, WXGA 1280 x 800 |
| Remote Interface | GPIB, LAN |
| Module Slots | 8 |
| External Peripheral I/F | USB x6, VGA x1, HDMI x1 |
| OS | Windows Embedded Standard 7 |
| Power | 100V(ac) to 120V(ac)/200V(ac) to 240 V(ac) 50 Hz to60 Hz |
| Power Consumption | 1350 VA max. |
| Dimensions/Mass | 340 (W) x 222.5 (H) x 451 (D) mm / 20 kg max. (excluding modules) |
| Model / Order Number | Description |
