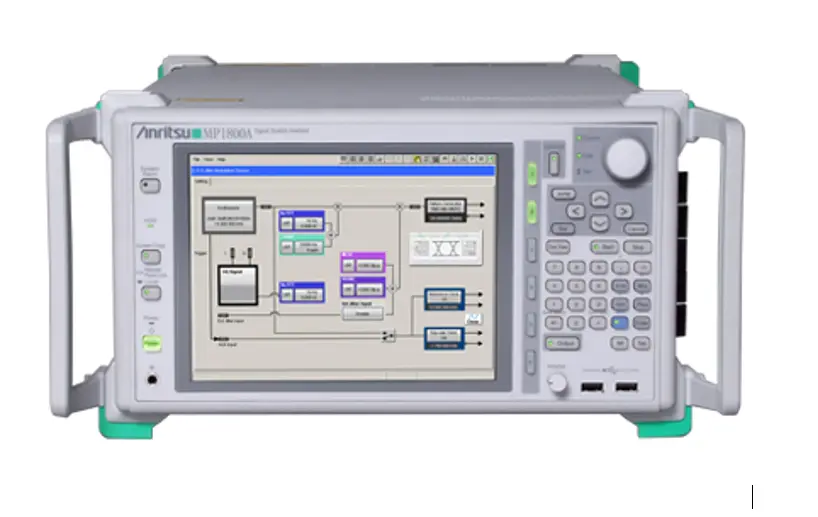

Anritsu MP1800A Signalqualitätsanalysator
Anritsu MP1800A Signal Quality Analyzer
Angebot anfragen
Anritsu MP1800A modularer Signalqualitätsanalysator für BER-Tests bis 64,2 Gbit/s mit Plug-in-Modulen für Hochgeschwindigkeits-Physik-Schicht-Tests und PAM-Signalgenerierung.
Produktdetails
| Modell | MP1800A |
| Hersteller | Anritsu |
| Kategorie | Bitfehlerquoten-Prüfung |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Anritsu MP1800A ist ein modularer Signalqualitätsanalysator, der umfassende Bitfehlraten-Tests mit Plug-in-Modulen zur Unterstützung von Physik-Schicht-Tests für optische Module und Hochgeschwindigkeits-Geräte bis 64,2 Gbit/s bietet. Die modulare Architektur ermöglicht flexible Konfiguration für verschiedene Test-Anwendungen, von grundlegenden BER-Messungen bis zu fortgeschrittener Signalintegritätsanalyse einschließlich PAM-Signalgenerierung und -Überwachung.
Hauptmerkmale
- 6 Plug-in-Modul-Steckplätze für flexible Systemkonfiguration
- Unterstützung für Datenraten bis 64,2 Gbit/s mit kombinierter Nutzung von MP1861A und MP1862A MUX/DEMUX Modulen
- Impulsmustergenerator (PPG) mit hochwertiger Ausgabe und Hochamplitudensignalen
- Fehlerdetektor (ED) mit hoher Eingabeempfindlichkeit für Signalanalyse wie Badewannen- und Augenmuster-Messungen
- Jitter-Modulationsquelle (JMS) zum Generieren verschiedener Jitter-Typen (SJ/RJ/BUJ/SSC) und Unterstützung für Jitter-Toleranztests
- PAM-Signal-Unterstützung über 4-Tap Emphasis MP1825B, PAM4-Konverter (MZ1834A/B) und PAM8-Konverter (MZ1838A)
- 32 Gbaud und 64 Gbaud PAM4 Unterstützung für fortgeschrittene Signalintegritätstests
- 8,4-Zoll Farb-TFT-Display (800×600 Pixel) für Echtzeitüberwachung
- GPIB und LAN Remote-Schnittstellen für Automatisierung und externe Steuerung
- USB 1.1 Konnektivität (3 Anschlüsse) für Peripheriegeräte
Anwendungen
- Optische Module und Hochgeschwindigkeits-Gerät-Physik-Schicht-Tests
- Signalintegritätsanalyse und Jitter-Charakterisierung
- PAM-Signalgenerierung und BER-Messung
- Badewannen- und Augenmuster-Analyse
- Forschung und Entwicklung von Hochgeschwindigkeits-Kommunikationssystemen
- Produktionstests und Qualitätssicherung von optischen Transceivern
Technische Daten
| Features | Parameters |
| Number of slots | 6 slots |
| LCD Display | 8.4-inch Color TFT, 800×600 pixels |
| Peripheral Interface | VGA out (SVGA), USB 1.1 (3 ports) |
| Remote Interface | GPIB [MP1800A-001], LAN (2 ports) [MP1800A-002] |
| Dimensions and Mass | 320 (W) × 177 (H) × 450 (D) mm, ≤13 kg (without modules) |
