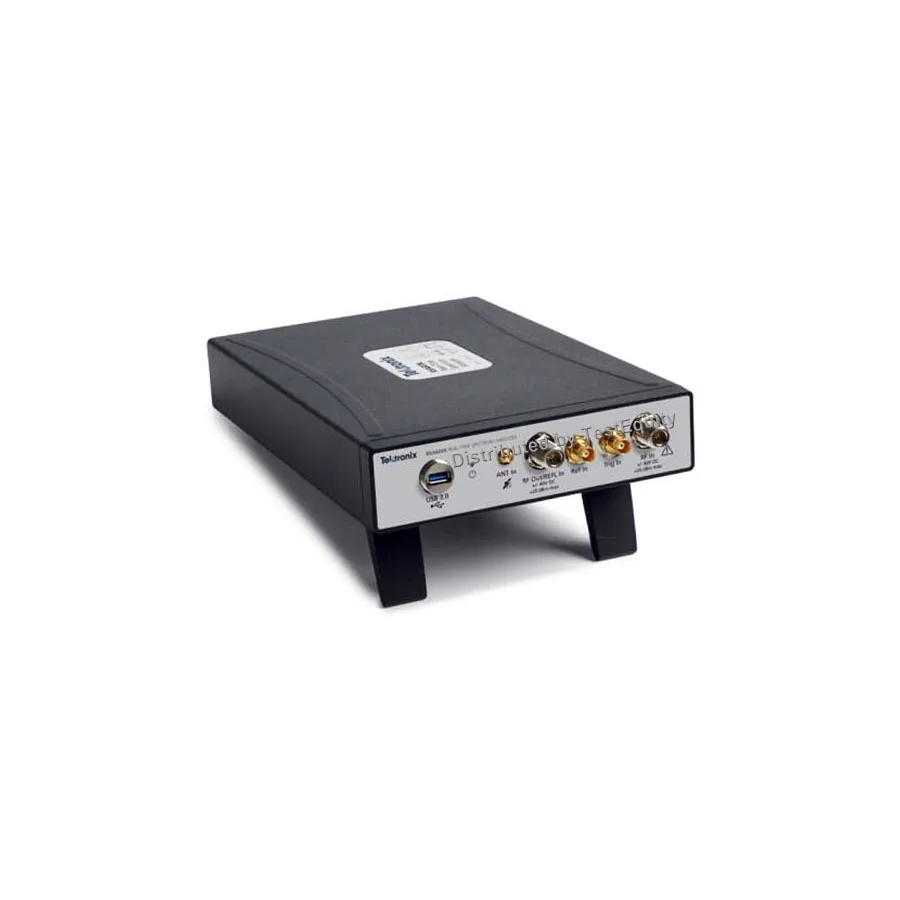

Tektronix RSA603A/04 Echtzeit-Spektrumanalysator mit Tracking-Generator
Tektronix RSA603A/04 Real-Time Spectrum Analyzer with Tracking Generator
Angebot anfragen
Der Tektronix RSA603A/04 ist ein tragbarer Echtzeit-Spektrumanalysator von 9 kHz bis 3 GHz mit 40-MHz-Bandbreite und integriertem Tracking-Generator für Antennen- und Kabelmessungen.
Produktdetails
| Modell | RSA603A/04 |
| Hersteller | Tektronix |
| Kategorie | Labor-Spektrumanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Tektronix RSA603A/04 ist ein tragbarer, USB-basierter Echtzeit-Spektrumanalysator mit Frequenzabdeckung von 9 kHz bis 3 GHz und 40-MHz-Erfassungsbandbreite. Der integrierte Tracking-Generator ermöglicht Antennen- und Kabelmessungen. Er verbindet Laborqualität mit Feldtragbarkeit und eignet sich für Designvalidierung, HF-Charakterisierung und Fertigungstests.
Wichtigste Merkmale
- Frequenzbereich: 9 kHz bis 3 GHz
- 40 MHz Echtzeit-Erfassungsbandbreite
- Amplitudengenauigkeit von 0,2 dB bis 3 GHz (95 % Konfidenz)
- 70 dB Dynamikbereich
- Integrierter Tracking-Generator (Option 04) für Antennen- und Kabelmessungen
- Standard GPS/GLONASS/Beidou Empfänger für Positionskartierung
- Minimale Signaludauer von 100 µsec mit 100 % Erfassungswahrscheinlichkeit
- SignalVu-PC Software für Echtzeit-Signalverarbeitung und DPX Spektrogramm-Analyse
- Application Programming Interface (API) für benutzerdefinierte Programmentwicklung
- Streaming-Erfassung für Aufzeichnung und Wiedergabe von Langzeitereignissen
Anwendungen
- HF-Geräte- und Subsystem-Charakterisierung
- Erfassung und Analyse transienter Signale
- Fertigungs- und Feldtests
- Antennen- und Kabelverlust-Messungen
- Störungsidentifikation und Spektrumüberwachung
Mitgeliefertes Zubehör
- USB 3.0 Kabel (2 m, Typ A-A mit Schraubverriegelung)
- Steckerschutzaufsätze
- Stromkabel
- Kurzanleitung (gedruckt)
- API- und Dokumentationsdateien
Technische Daten
| Frequency Range | 0.5 - 4.0 GHz |
| Maximum Frequency | 3 GHz |
| Tracking Generator | Yes |
| Noise Floor | -155 dBm |
| Product Type | USB |
| Series | RSA600 Series |
| Bandwidth | 40 MHz |
| Includes | USB 3.0 cable (2 M), A-A connection, Screw Lock, Quick-Start Manual, Connector Covers, Power cord, USB memory device with SignalVu-PC, API and documentation files. |
| Input Connector | BNC female, N type female, USB 3.0 – Type A, SMA female |
| Memory | 8 GB |
| Minimum Frequency | 9 kHz |
| Warranty | 3 Years |
