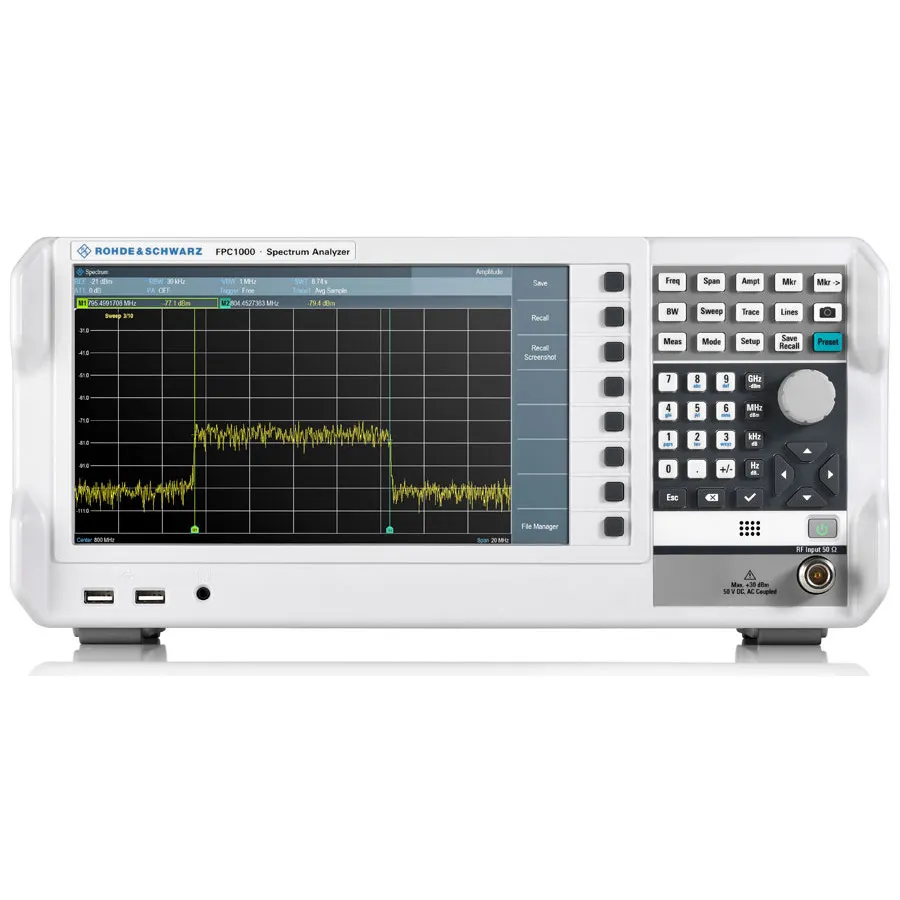

Rohde & Schwarz FPC-EMI1 EMI-Debug-Spektrumanalyzer-Paket
Rohde & Schwarz FPC-EMI1 EMI Debug Spectrum Analyzer Package
Angebot anfragen
Das Rohde & Schwarz FPC-EMI1 Spektrumanalyzer-Paket mit Verstärker und Receiver-Modus für EMI-Debugging, 5 kHz–1 GHz Bereich, 1 Hz Auflösungsbandbreite.
Produktdetails
| Modell | FPC-EMI1 |
| Hersteller | Rohde & Schwarz |
| Kategorie | Labor-Spektrumanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz FPC-EMI1 ist ein spezialisiertes Benchtop-Spektrumanalyzer-Paket, das speziell für elektromagnetische Interferenz (EMI) Debugging und Fehlersuche konzipiert ist. Basierend auf der FPC1000-Plattform, enthält es einen Verstärker und Receiver-Modus, um EMI-Fehler auf Leiterplatten, integrierten Schaltkreisen und Kabelabschirmungen zu lokalisieren und zu identifizieren.
Wichtige Merkmale
- Frequenzbereich: 5 kHz bis 1 GHz
- Auflösungsbandbreite bis zu 1 Hz für feines Spektraldetail
- CISPR-Standard Auflösungsbandbreiteneinstellungen (200 Hz, 9 kHz, 120 kHz, 1 MHz)
- DANL weniger als –158 dBm/Hz mit optionalem Verstärker
- Receiver-Modus mit quasi-peak CISPR Detektoren
- 10,1-Zoll WXGA Display (1366 × 768 Pixel)
- Wi-Fi-Konnektivität für Remote-Kontrolle via PC, iOS oder Android
Anwendungen
- EMI-Debugging auf Leiterplatten und PCBs
- Identifikation von Abschirmungsfehlern in Kabeln und Steckverbindern
- Prüfung der Anfälligkeit von Integrierten Schaltkreisen
- EMC-Compliance-Verifizierung
Technische Daten
| Frequency Range | 0.5 - 4.0 GHz |
| Maximum Frequency | 1 GHz |
| Noise Floor | -160 dBm |
| Product Type | Benchtop |
| Preamplifier | Yes |
| Series | FPC Series |
| Alternate Product Number | 1328.6660P61 |
| Display Type | 10.1" WXGA |
| Dynamic Range | -20 dBm |
| Includes | FPC1000 Spectrum Analyzer, 5 kHz to 1 GHz, FPC B22 Preamplifier (SL), FPC K43 Receiver mode, Power Cable, USB cable for connection to PC |
| Input Connector | 10/100BASE-T, RJ-45, USB Type B plug, version 2.0 |
| Interface | LAN, USB |
| Minimum Frequency | 5 kHz |
| Resolution | 1 Hz to 3 MHz |
| Warranty | 3 Years |
