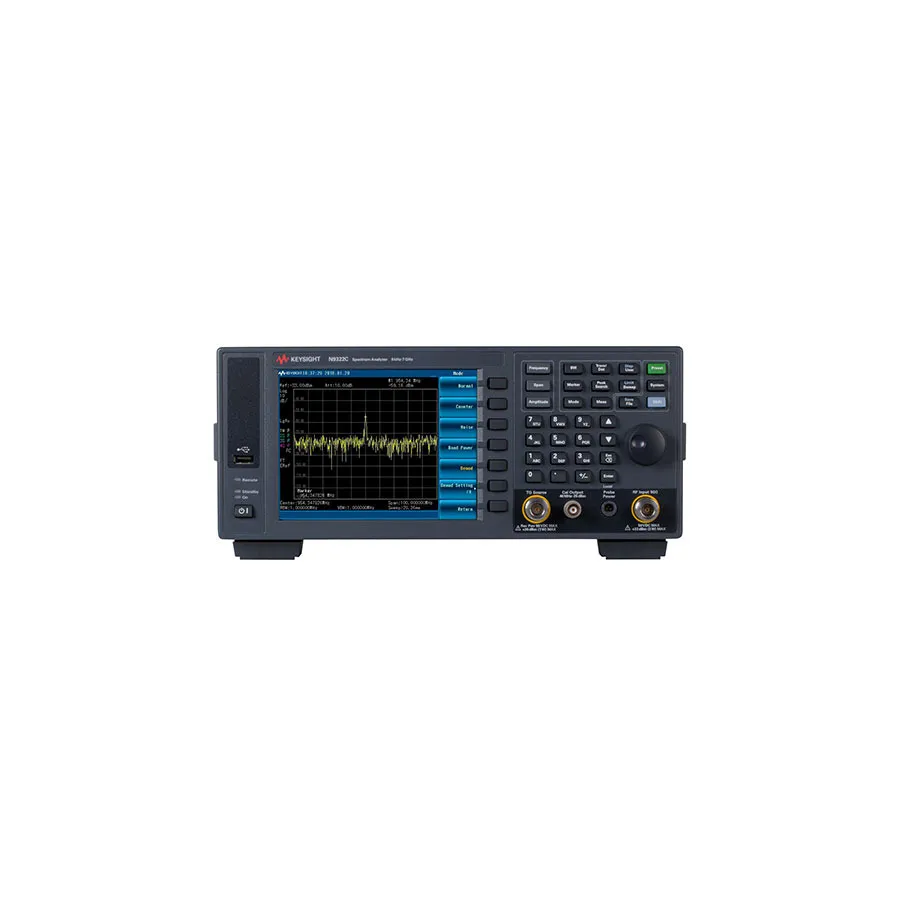

Keysight N9322C/TG7 Basis-Spektrumanalysator mit Tracking Generator
Keysight N9322C/TG7 Basic Spectrum Analyzer with Tracking Generator
Angebot anfragen
Der N9322C/TG7 Spektrumanalysator mit Tracking Generator deckt 9 kHz bis 7 GHz, -152 dBm DANL, ±0,3 dB Genauigkeit und integrierte VSWR-Brücke für RF-Schaltungsanalyse ab.
Produktdetails
| Modell | N9322C/TG7 |
| Hersteller | Keysight |
| Kategorie | Labor-Spektrumanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Keysight N9322C/TG7 ist ein Basis-Spektrumanalysator mit integriertem 7 GHz Tracking Generator, der kostengünstige Leistung für universelle RF-Tests bietet. Er kombiniert Spektrumanalysefähigkeit mit Stimulus-Response-Messung durch eine integrierte VSWR-Brücke und ermöglicht sowohl Durchleitungs- als auch Reflexionscharakterisierung von RF-Komponenten und -Schaltungen.
Hauptmerkmale
- Frequenzbereich 9 kHz bis 7 GHz
- ±0,3 dB absolute Amplitudengenauigkeit
- Auflösungsbandbreite 10 Hz bis 3 MHz
- -152 dBm angezeigte durchschnittliche Rauschleistung (@1 GHz, 10 Hz Minimal-RBW)
- -90 dBc/Hz Phasenrauschen (@1 MHz Offset)
- 50 dB Eingangsdämpfer mit 1 dB Schritten
- +11 dBm Interzeptionspunkt dritter Ordnung (TOI)
- 2 ms bis 1000 s Sweep-Zeit
- 7 GHz Tracking Generator mit integrierter VSWR-Brücke
- AM/FM und optionale ASK/FSK Demodulationsmodi
- Optionale One-Button-Power-Suite für CHP, OBW, ACPR, SEM und Spektrogramm-Messungen
- Kompatibel mit Keysight U2000 und U2020 X-Series USB-Leistungssensoren
- Benutzerdefinierbare Soft-Tasten, Markerdemodulation und One-Button-Optimierung
Anwendungen
- RF-Komponentencharakterisierung und S-Parameter-Messungen
- Filter- und Verstärkerfrequenzganganalyse
- Antennenstimmung und Impedanzanpassung
- Kabel- und Übertragungsleitungsdämpfungsmessung
- Leistungsverstärker-Linearitätstest
- Signalmodulationsanalyse und -verifizierung
Technische Daten
| Frequency Range | 4.0 - 8.0 GHz |
| Maximum Frequency | 7 GHz |
| Tracking Generator | Yes |
| Noise Floor | -162 dBm |
| Product Type | Benchtop |
| Series | BSA Series |
| Display Type | 6.5" LCD |
| Dynamic Range | -60 to -44 dBm |
| Includes | USB Cable, N-BNC Adapter, BNC Cable, Power Cord, Documentation CD-ROM |
| Input Connector | N (f) |
| Interface | LAN TCP/IP, USB |
| Memory | 64 MB |
| Minimum Frequency | 9 kHz |
| Number of Ports | 1 |
| Resolution | 10 Hz to 3 MHz |
| Warranty | 3 Years |
