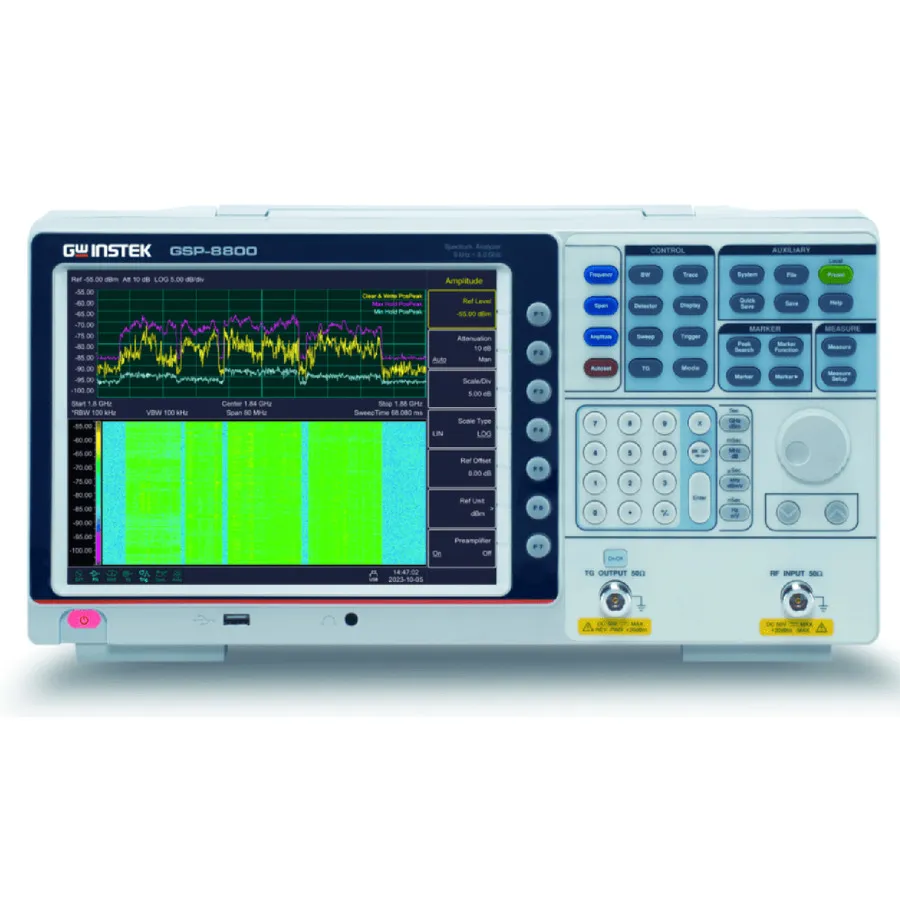

GW Instek GSP-8800TG Spektrumanalysator
GW Instek GSP-8800TG Spectrum Analyzer
Angebot anfragen
GW Instek GSP-8800TG Tischspektrum-Analysator mit integriertem Tracking-Generator, deckt 9kHz–8.8GHz mit -160dBm/Hz Empfindlichkeit und umfassende HF-Messmöglichkeiten ab.
Produktdetails
| Modell | GSP-8800TG |
| Hersteller | GW Instek |
| Kategorie | Labor-Spektrumanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der GW Instek GSP-8800TG ist ein Tischspektrum-Analysator im Bereich 9kHz bis 8.8GHz mit integriertem Tracking-Generator für Skalarnetzwerkanalyse und Komponentencharakterisierung. Als Teil der GSP-8000 Serie eignet er sich für Bildung, F&E-Verifizierung und Fertigungsprüfung von Hochfrequenzprodukten. Er bietet umfassende Messfunktionen, einschließlich AM/FM-Demodulation, Kanalleistungsmessung und Zeitbereichsanalyse.
Hauptmerkmale
- Frequenzbereich: 9kHz bis 8.8GHz
- Tracking-Generator: 100kHz bis 8.8GHz mit -40 bis 0 dBm Ausgang
- Auflösungsbandbreite: 1Hz bis 1MHz in 1-3-5-10 Schritten
- Videobandbreite: 10Hz bis 3MHz in 1-3-5-10 Schritten
- Phasenrauschen: -104 dBc/Hz
- Empfindlichkeit: -160dBm/Hz typisch (mit 20dB Vorverstärker)
- 20dB Vorverstärker standardmäßig enthalten
- Integrierte AM/FM-Demodulation und Kanalleistungsmessung
- Zeit Spec Funktion zur gleichzeitigen Beobachtung von Leistung, Frequenz und Zeit
- Messfunktionen: ACPR, OCBW, CHPW, NdB Bandbreite, Bestanden/Nicht-Bestanden, Frequenzzähler, Rauschmarke
- 10,4-Zoll-XGA-TFT-LCD-Display (1024×768 Auflösung)
- Kommunikationsschnittstellen: USB Host/Device und LAN
- Optionales EMI-Filter (Modell GSP-8800E1)
Anwendungen
- Skalarnetzwerkanalyse (S11, S21 Messungen)
- HF-Komponenten-Frequenzgangprüfung und Leistungslinearität
- Charakterisierung von Kabeln, Dämpfungsgliedern, Filtern und Verstärkern
- Spektrummerkmale Analyse
- Signalüberwachung und Demodulationsanalyse
- EMI-Prüfung und Fehlersuche (mit EMI-Filter-Option)
Zubehör
- Stromkabel
- Sicherheitsanleitung
- USB-Kabel
Technische Daten
| Frequency Range | 8.0 - 15.0 GHz |
| Maximum Frequency | 8.8 GHz |
| Tracking Generator | Yes |
| Noise Floor | -160 dBm |
| Product Type | Benchtop |
| Preamplifier | Yes |
| Series | GSP-8000 Series |
| Display Type | 10.4" TFT LCD |
| Includes | Power Cord, Safety Guide, USB Cable |
| Interface | LAN / Ethernet, Other, USB Host, Headphone/mic-in jack, USB |
| Minimum Frequency | 9 kHz |
