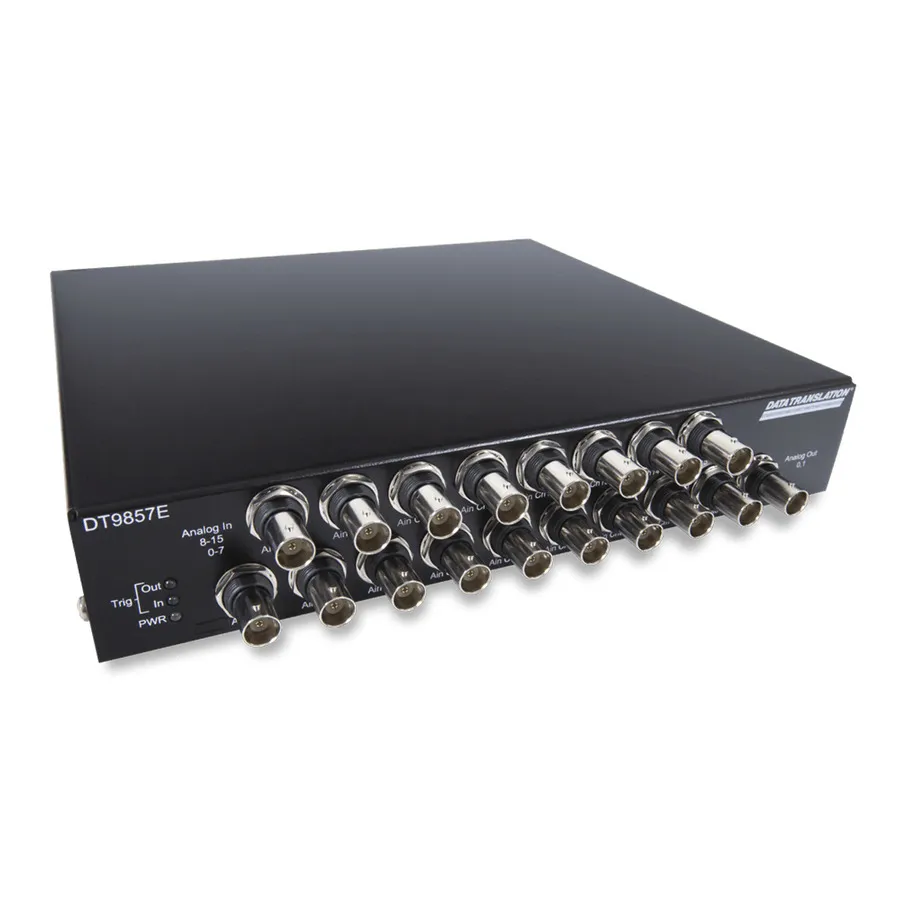

Digilent DT9857E-16-XAO Dynamischer Signalanalysator

Übersicht

Der Digilent DT9857E-16-XAO ist ein USB-basierter, hochfrequenter Dynamischer Signalanalysator mit 16 gleichzeitigen 24-Bit-IEPE-Sensoreingängen, einer Abtastrate bis 105,4 kS/s/Kanal, einem Drehzahlmesser-Eingang und 16 digitalen E/A. Er ist mit integrierter IEPE-Signalkonditionierung für direkte Messungen von Sensoren wie Beschleunigungsmessern und Mikrofonen ausgestattet. Das robuste, kompakte Modul ist in einem Stahlgehäuse untergebracht und unterstützt präzise, zeitsynchrone Datenströme für Feld- und Labornutzung.

Hauptmerkmale

• 16 gleichzeitige 24-Bit-IEPE-Sensoreingänge (8 oben, 8 unten)
• Abtastrate bis 105,4 kS/s/Kanal
• Ein Drehzahlmesser-Eingang mit dualer Zähler-Unterstützung
• 16 digitale E/A für Steuerung und Triggering
• Bis zu zwei 32-Bit-D/A-Ausgänge für Reizgenerierung
• 8-Bit-Digitalausgang für dynamische Wellenformgenerierung
• DIN-Stecker für 4,75 V bis 28 V externe Stromversorgung
• 6-lagige Leiterplatte mit internen Massen für Signalintegrität
• Kondensator-Kerbe zur Minimierung von Vibrationsfehler
• Bis zu vier Module können synchronisiert werden für 64 Analogeingänge und 8 Ausgänge

Anwendungen

• Mehrkanalige Lärm-, Vibrations- und Rauheitsprüfung (NVH)
• Überwachung der Strukturgesundheit mit synchronisierter Datenerfassung
• Akustische Prüfung und Umgebungsüberwachung
• Industrielle Geräteidiagnostik und vorausschauende Wartung
• Modalanalyse und Vibrationscharakterisierung

Enthaltenes Zubehör

• DT9857E-16-XAO 16-Kanal-Signalanalysatormodul
• USB-Kabel
• Stromversorgung und USA-Stromkabel
• Software-Schnellstart-Anleitung
