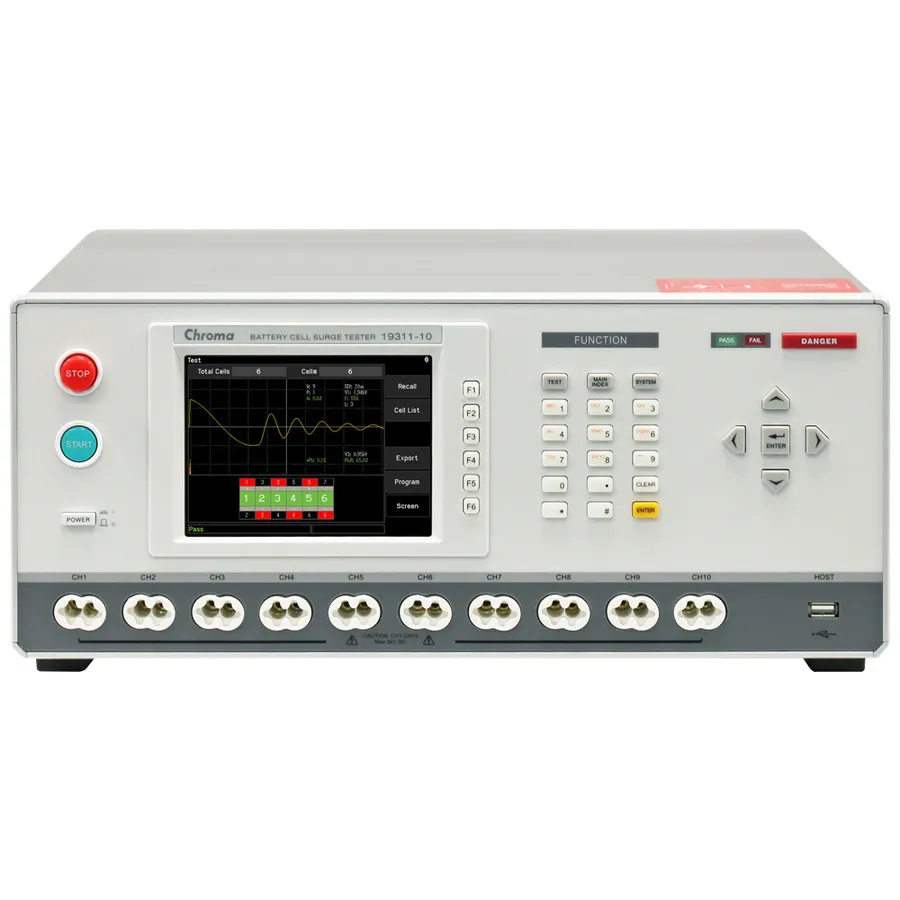

Chroma 19311-10 Batterie-Zellenstoßprüfgerät

Übersicht

Das Chroma 19311-10 ist ein Multi-Channel-Gerät zur Prüfung der Isolationsqualität zwischen positiven und negativen Platten von Bleisäure-Batteriezellen. Es wendet einen zerstörungsfreien Hochspannungsimpuls mit niedriger Energie vor der Elektrolyteinbringung an, wodurch das Gerät mit internen Spulen resoniert und die Resonanzwellenform analysiert, um Isolationsmängel zu erkennen. Das 10-Kanal-Modell ermöglicht die gleichzeitige Prüfung mehrerer Zellen und verbessert die Produktionseffizienz erheblich.

Hauptmerkmale

• 10 Kanäle für Multi-Zellen-Scanning und bis zu 9 gleichzeitige Zellprüfungen
• Maximale Ausgangsspannung: 6 kV (abhängig von der Kapazität des Prüfobjekts)
• 200-MHz-Abtastrate mit Vier-Leiter-Messfähigkeit
• Acht Beurteilungsmethoden: Area, Diff-Area, Flutter, Laplacian, V1, V3, Peak Ratio und Delta Peak Prozentsatz
• Pulsintervallbereich: 30 ms bis 3000 ms
• Breakdown Voltage Mode (BDV) für erweiterte Isolationsbewertung
• Kontaktprüffunktion
• VGA-Farbdisplay mit 640 × 480 Auflösung
• Mehrere Fernschnittstellen: LAN, USB, RS232
• Erweiterbar auf 25 Kanäle mit externer Scanner-Option (A190362)

Anwendungen

• Qualitätskontrolle und Inspektion bei der Herstellung von Bleisäure-Batteriezellen
• Überprüfung der Isolationsintegrität vor Elektrolyteinbringung
• Separator-Integrität und Kurzschlusserkennung
• Verbesserung der Produktionslinien-Effizienz
