Dämpfungsglieder

HF-Dämpfungsglieder sind passive Zweiport-Komponenten, die die Leistung eines Signals reduzieren, ohne dessen Wellenform erheblich zu verzerren. Sie sind grundlegende Bauelemente in HF- und Mikrowellen-Prüfsystemen und werden zum Schutz empfindlicher Empfängereingänge, zur Herstellung präziser Signalpegel für Kalibrierungen und zur Erweiterung des Dynamikbereichs von Prüfaufbauten verwendet. Fest eingestellte Dämpfungsglieder bieten einen einzelnen Dämpfungswert, während Schritt- und programmierbare Dämpfungsglieder variable Kontrolle ermöglichen – was sie ideal für automatisierte Prüfumgebungen und Signalkettenkalibrierung macht.

Koaxiale Dämpfungsglieder sind in Standard-Impedanzwerten von 50 Ω und 75 Ω erhältlich, mit Leistungsbelägen von Bruchteilen eines Watts bis zu hunderten Watts für Hochleistungsanwendungen. Die Frequenzbandbreite reicht von Gleichstrom bis über 50 GHz in Präzisionsmodellen. Sie sind kritische Bauelemente in Kalibrierungssätzen von Vektornetzwerk-Analysatoren (VNA), zur Ausgangskonditionierung von Signalgeneratoren und zum Schutz des Spektrumanalyse-Eingangs. Dämpfungsglieder-Sätze wie der Keysight 11581A, 11582A und 11583C sind in Produktions- und Laborumgebungen häufig zur systematischen Impedanz- und Pegelkalibrierung im Einsatz.

Typische Anwendungen

Empfindlichkeitsprüfung von Empfängern durch Präsentation präziser schwacher Signale an Geräteeingänge
Ausgangspegel-Kontrolle von Signalgeneratoren für kalibrierte Prüfreize
Schutz von Spektrumanalysator- und Oszilloskop-Eingängen vor Übersteuerungsschäden
Impedanzanpassung und Verbesserung des Rückkehrverlusts in HF-Signalketten
Dämpfungsglieder-Matrix-Konfigurationen in automatischen Prüfgeräten (ATE)

Bekannte Marken

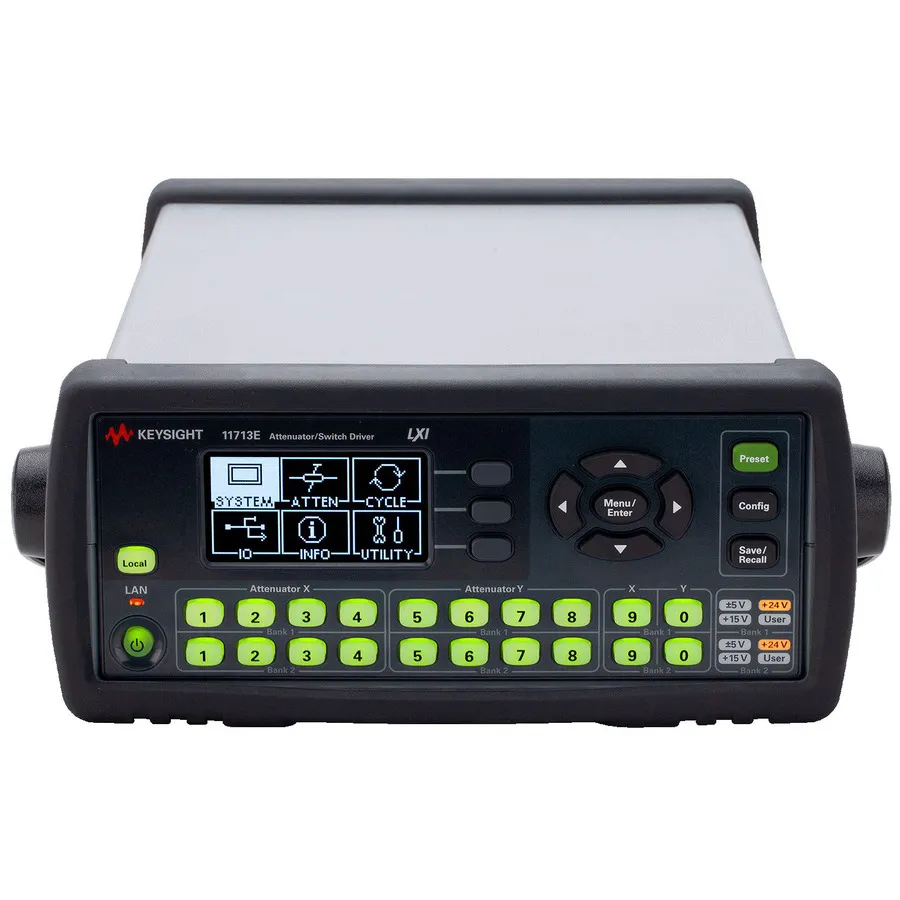

Keysight Technologies bietet ein umfassendes Portfolio von Koaxial-Dämpfungsgliedern, einschließlich der Dämpfungsglieder-Sätze 11581A, 11582A und 11583C mit Frequenzabdeckung bis 18 GHz und darüber hinaus sowie des Verstärker-/Schalter-Treibers 11713A für programmierbare Konfigurationen. Tektronix-Dämpfungsglieder wie das 011-0225-00 sind für die Kompatibilität mit Oszilloskop-Tastkopfsystemen ausgelegt. Beide Hersteller liefern Dämpfungsglieder, die MIL-Spezifikationen und kommerzielle Normen für Labor- und Produktionsumgebungen erfüllen.
