Analysator-Testportkabel

Analysator-Testportkabel verbinden die Ausgangsanschlüsse von Vektornetzwerkanalysatoren (VNAs), Spektrumanalysatoren und Signalanalysatoren mit dem zu testenden Gerät oder externen Testvorrichtungen. Diese Kabel sind für Phasenstabilität, niedrige Einfügungsdämpfung und konsistente elektrische Leistung über breite Frequenzbereiche konstruiert – Eigenschaften, die kritisch sind, wenn das Kabel innerhalb des kalibrierten Messwegs enthalten ist. Anders als Universalzweck-HF-Kabel halten Testportkabel enge Impedanztoleranze und minimieren Reflexionen, die sonst die Messgenauigkeit verschlechtern würden.

Verfügbar in gepanzerten und halbflexiblen Konstruktionen, sind Testportkabel entwickelt um wiederholtes Verbiegen in Laborumgebungen zu widerstehen, während ihre elektrischen Eigenschaften beibehalten werden. Häufige Anschlusstypen umfassen Type-N, SMA, 3,5 mm, 2,92 mm und 2,4 mm, mit Frequenzbewertungen bis zu 67 GHz für Millimeterwellen-VNA-Anwendungen. Kabellängenoptionen reichen typischerweise von 0,5 m bis 5 m, um einer Vielzahl von Laboraufbauten zu entsprechen.

Typische Anwendungen

VNA-Testanschlüsse versetzen um zu testende Geräte in Vorrichtungs- und On-Wafer-Messaufbauten zu erreichen
Signalrouting in automatisierten Testausrüstungs-(ATE)-Systemen und HF-Schaltermatrix-Konfigurationen
Mikrowellen- und Millimeterwellen-Komponentencharakterisierung in F&E- und Produktionsprüflaboren
Vor-Ort-Prüfung von Antennensystemen, Kabeln und Steckern in Feldeinsätzen
Interferenz- und Vorkompliance-Messungen in EMV-Laboraufbauten

Beliebte Marken

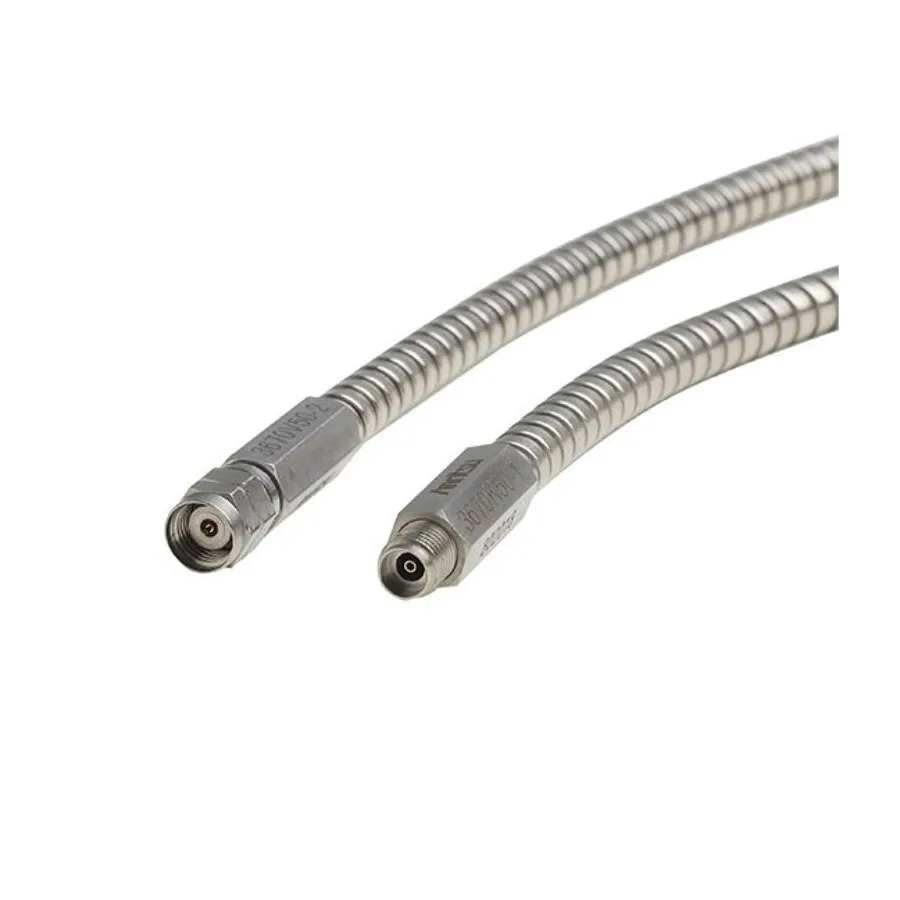

Anritsu stellt eine umfassende Palette von Testportkabeln für ihre MS46000- und VectorStar-VNA-Serie her, einschließlich gepanzerte Varianten, bewertet bis zu 26,5 GHz und darüber hinaus. Keysight bietet phasen-abgeglichene und phasenstabile Kabel, optimiert für ihre PNA-Serieinstrumente. Rohde & Schwarz stellt Präzisions-Testportkabel für ihre ZNA- und ZVA-VNA-Plattformen bereit.
