Siglent SHA860-VNA Vektor-Netzwerkanalyse-Option

Übersicht

Siglent SHA860-VNA ist eine Vektor-Netzwerkanalyse-Option für SHA861A und SHA862A Spektrumanalysatoren und ermöglicht genaue Messung von RF-Komponenten-Leistung. Dieses Software-Upgrade bietet hohen Dynamikbereich und Präzision zur Evaluierung von Kabeln, Filtern, Antennen und anderen RF-Komponenten über einen breiten Frequenzbereich.

Wichtigste Funktionen

• S11 und S21 Parameter-Messungen für Reflexions- und Übertragungseigenschaften mit hohem Dynamikbereich und Genauigkeit
• Breiter Frequenzbereich von 100 kHz bis 3,6 GHz (oder bis 7,5 GHz mit SHA862A)
• Hoher Dynamikbereich bis zu 114 dB typischer S21 Dynamikbereich für anspruchsvolle Anwendungen

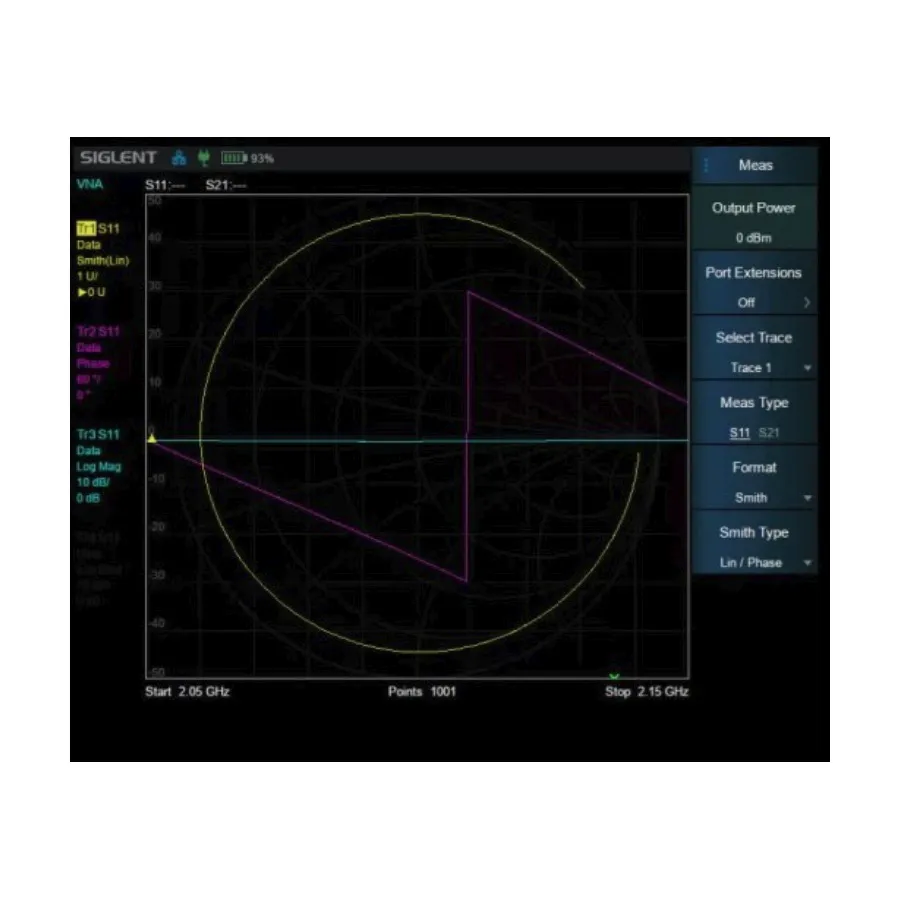

• Umfassende Anzeigeformate einschließlich Log/Lineare Größe, Phase, Gruppenverzögerung, SWR, Smith-Diagramm und Polar-Diagramme
• Benutzerfreundliche Schnittstelle mit Unterstützung für bis zu 4 Spuren, mehrere Marker, Mathematik-Funktionen und Spur-Haltung
• Kalibrierungsoptionen mit Full 1-Port und Enhanced Response Kalibrierungen

Anwendungen

• RF-Komponenten-Prüfung und Evaluierung
• Antennen-Leistungscharakterisierung
• Kabel- und Übertragungsleitungs-Analyse
• Filter-Design und Verifizierung
