Siglent SHA860-DMA Digital-Modulationsanalyse-Option

Übersicht

Die Siglent SHA860-DMA Option fügt erweiterte Digital-Modulationsanalyse zu SHA860-Serie-Spektrumanalysatoren hinzu. Diese Funktion ermöglicht eine genaue Bewertung von digital modulierten Signalen in modernen drahtlosen Kommunikationen, IoT-Geräten und Breitbandsystemen und stellt kritische Leistungsmetriken zur Überprüfung der Signalintegrität und Normeneinhaltung bereit.

Wichtigste Funktionen

• Umfassende Modulationsunterstützung — Analysieren Sie ASK-, FSK-, PSK-, MSK-, APSK-, DPSK- und QAM-Signalformate (bis zu 256-QAM)
• Detaillierte Leistungsmetriken — Messen Sie Fehlervektorgröße (EVM), Größenfehler, Phasenfehler, Trägerabweichung, IQ-Abweichung, SNR und Verstärkungsungleichgewicht
• Flexible Messeinstellungen — Symbolraten von 1 ksps bis 5 Msps mit anpassbarer Filterung und Trigger-Optionen

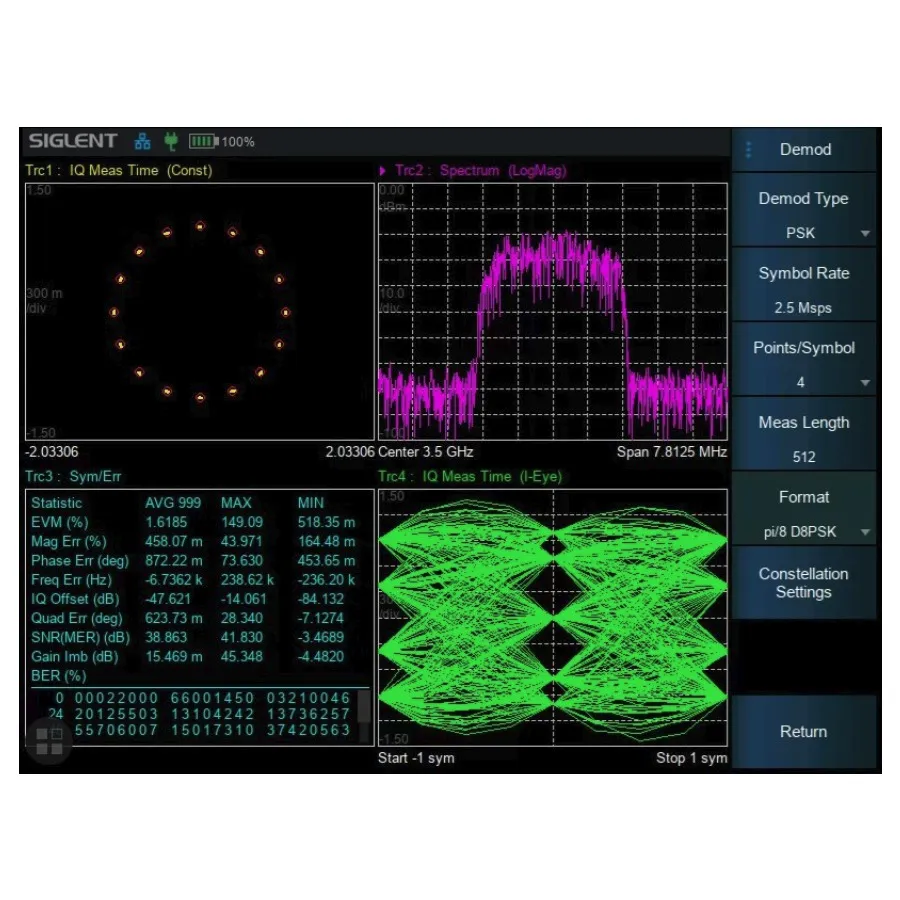

• Konstellations- und Augendiagramme — Visualisieren Sie die Signalqualität durch Konstellationsdiagramme, I/Q-Augendiagramme und Symbolfehlerdiagramme

Anwendungen

• Überprüfung und Fehlerbehebung von drahtlosen Kommunikationssignalen
• Signal-Analyse und Konformitätsprüfung von IoT-Geräten
• Leistungsbewertung von Breitbandsystemen
• Überprüfung der digitalen Signalqualität und Integrität
