Anritsu MS2070A-0509 AM/FM-Modulation

Übersicht

Die Option MS2070A-0509 AM/FM-Modulation erweitert den Anritsu MS2070A Field Master um umfassende Messungen von Analogsendern. Diese Option bietet eine vollständige Suite von AM- und FM-Modulationsqualitätsmessungen für Rundfunk- und Land Mobile Radio (LMR)-Kanäle, um die Sendereinhaltung zu überprüfen und sicherzustellen, dass Frequenzabweichungen begrenzt bleiben und keine Interferenz mit benachbarten Trägern auftritt. Die integrierte Messsoftware berechnet wesentliche Audioqualitätsparameter auf einer tragbaren Spektrumanalysatorplattform.

Wichtige Funktionen

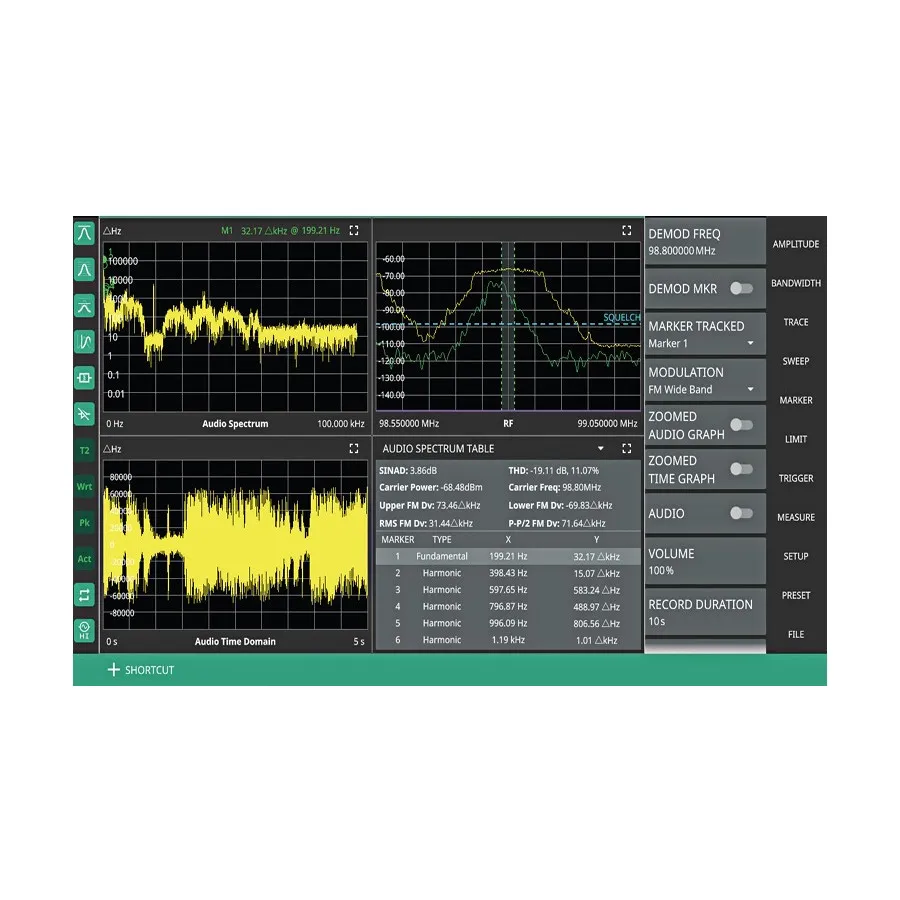

• Simultane Anzeige auf einem Bildschirm: HF-Spektrum, Audiofrequenzspektrum, demodulierte Oszilloskopansicht und numerische Ergebnisse
• Echtzeit-Updates der Kurven für optimale Beobachtung der Senderleistung
• Eingebauter Lautsprecher für kontinuierliche Echtzeitüberwachung des demodulierten Audios
• Automatische SINAD- und THD-Messung bei 1 kHz-Tonmodulation

AM-Messungen

• AM-Tiefe: 0% bis 100% mit ±2% Genauigkeit
• AM-Bandbreite: 20 kHz
• Unterstützung für Standard-AM- und Oberseitenband-/Unterseitenband-Träger-unterdrückte Modi
• Audioresultate umfassen Signalleistung, Trägerfrequenz, RMS-Tiefe, Spitzenwert-zu-Spitzenwert-Tiefe, SINAD und THD

FM-Messungen

• FM-Bandbreite: 96 kHz (breit)
• FM-Abweichung: bis zu 75 kHz mit ±2% Genauigkeit und typischerweise ±1 kHz
• Audioresultate umfassen Signalleistung, Trägerfrequenz, RMS-FM-Abweichung, Spitzenwert-zu-Spitzenwert-Abweichung, SINAD und THD

Anwendungen

• Überprüfung der Senderkonformität für Rundfunk und LMR
• Qualitätssicherungsprüfung der Modulation
• Analyse der Senderabweichung und Audioqualität
• Bewertung der Interferenz durch benachbarte Kanäle
• Überwachung und Fehlersuche der Senderleistung
