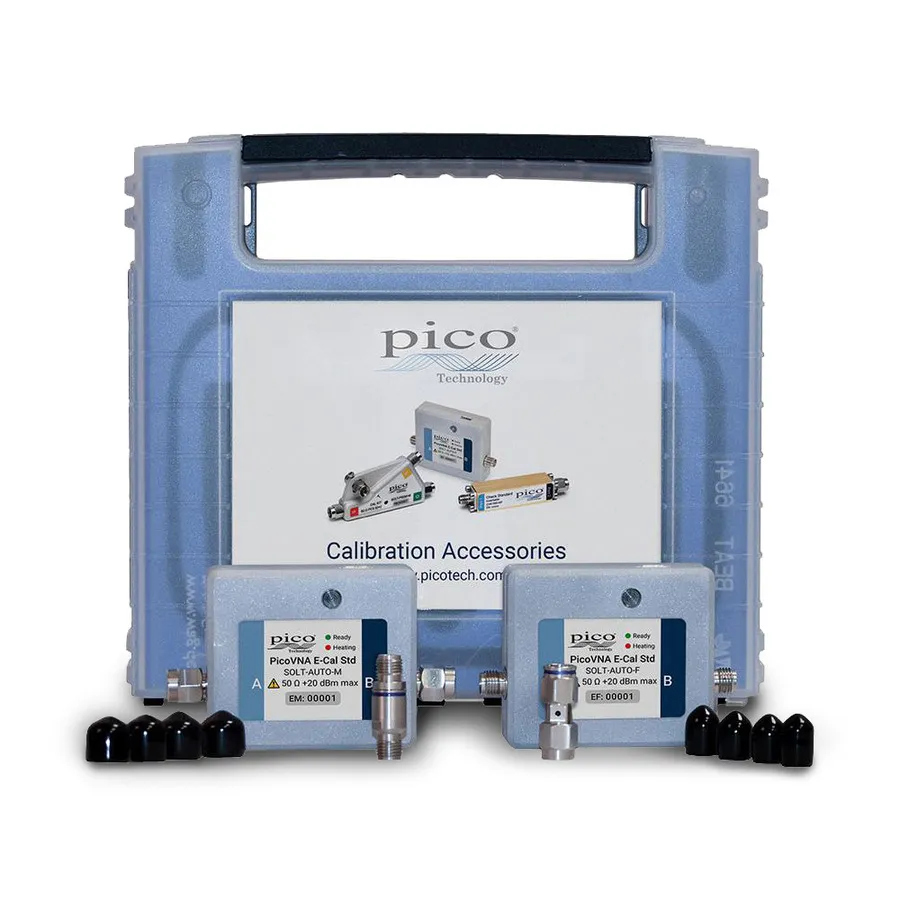

Pico Technology TA520 VNA Dual E-Cal Kalibrierkit

Überblick

Das Pico Technology TA520 ist ein Dual-Elektronisches Kalibrierungs-(E-Cal) SOLT Standard mit automatisierten Kalibrierstandards für SMA-Stecker (m) und SMA-Buchse (w) in einem Kalibrierkit. Jedes SOLT ist geoffen, USB-gesteuert und verfügt über automatische Kalibrierung über PicoVNA-Software, was manuelle Verbindungs-/Trennvorgänge eliminiert und Setupfehler reduziert.

Hauptmerkmale

• Dual SOLT Standards: SMA-Stecker (SOLT-AUTO-M) und SMA-Buchse (SOLT-AUTO-F)
• Frequenzbereich: 300 kHz bis 8,5 GHz
• Port-Impedanz: 50 Ohm
• Port-Eingangsgrenzen: +10 dBm Betrieb, +20 dBm/1 V pk Schutz
• Standards umfassen: Short, Open, Load, Through und charakterisierter Port-Adapter
• Vollständige S-Parameter-Charakterisierung über 300 kHz bis 8,5 GHz
• Schnellanstieg-Ofentemperatursteuerung für Normalstabilisierung
• USB 2.0 (Micro) Steuerung und Stromversorgung
• Kompakte Abmessungen: 65 mm L x 43 mm B x 15 mm H pro Einheit
• Daten eingebettet und gelesen von USB-Gerät

Anwendungen

• Automatisierte Kalibrierung für SMA-Stecker- und Buchsenkonfigurationen
• Flexible VNA-Systemvalidierung für mehrere Steckertypen
• Wiederholbare Messung Kalibrierung für Dual-Port-Testaufbauten
• Prozessvalidierung mit beiden Steckergeschlechtern

Mitgelieferte Zubehöre

• Schützende Transportbox
