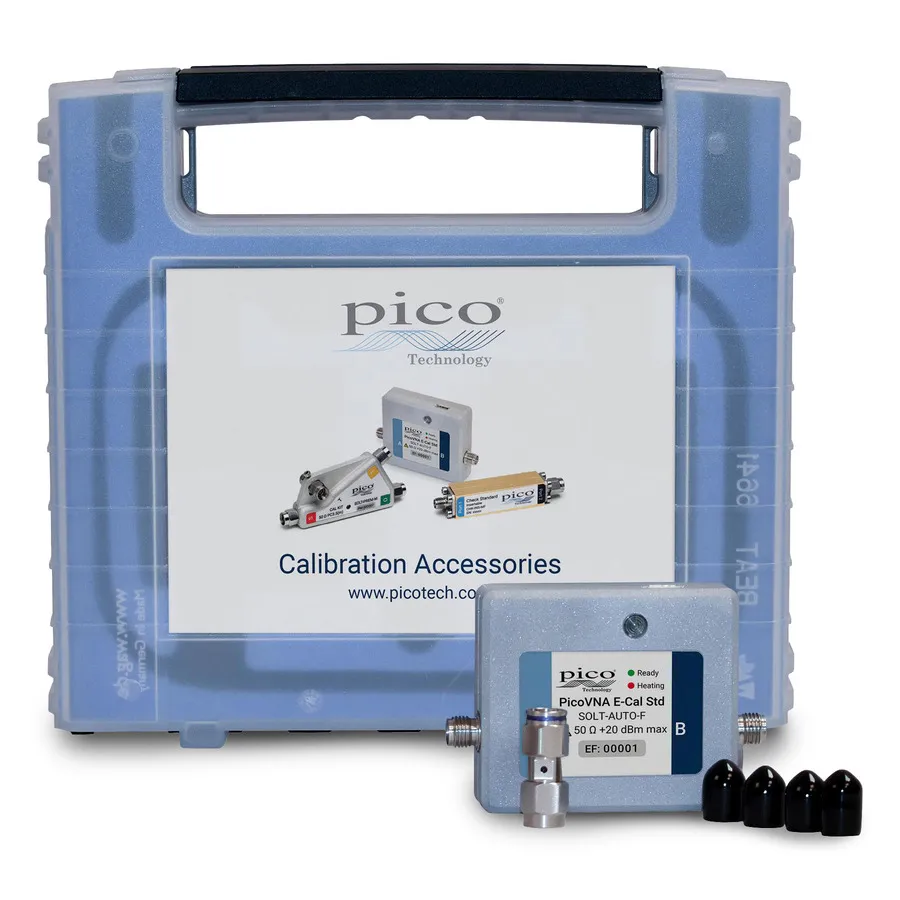

Pico Technology TA519 VNA E-Cal Kalibrierkit

Überblick

Das Pico Technology TA519 ist ein automatisiertes elektronisches Kalibrierungs-(E-Cal) SOLT (Short, Open, Load, Through) Normal für schnelle und wiederholbare VNA-Kalibrierung. Es eliminiert manuelle Drehmoment-Verbindungs-/Trennvorgänge durch internes Umschalten zwischen Kalibrierstandards und Automatisierung des gesamten Prozesses über USB-Steuerung über PicoVNA-Software.

Hauptmerkmale

• Frequenzbereich: 300 kHz bis 8,5 GHz
• Port-Schnittstelle: 2x 50 Ohm SMA (Buchse)
• Port-Eingangsgrenzen: +10 dBm Betrieb, +20 dBm/1 V pk Schutz
• Direktionalität: 40 dB
• Quellenabgleich: 40 dB
• Lastabgleich: 36 dB
• Reflexionsverfolgung: 0,05 dB
• Transmissionsverfolgung: 0,04 dB
• Übertragungskalibrierungsmethode: SOLT-Vergleich
• Schnellanstieg-Ofentemperatursteuerung für Normalstabilisierung
• Vollbereichs-Mehrweg-S-Parameter-Charakterisierung
• USB 2.0 (Micro) Steuerung und Stromversorgung
• Kompakte Abmessungen: 65 mm L x 43 mm B x 15 mm H

Anwendungen

• Automatisierte VNA-Kalibrierung für verbesserte Wiederholbarkeit
• Messsystem-Validierung und Kalibrierungsverifizierung
• Regelmäßige automatisierte Kalibrierung für kritische Messprozesse
• Schneller Kalibrierungs-Workflow ohne manuelle Operationen

Mitgelieferte Zubehöre

• Schützende Transportbox
