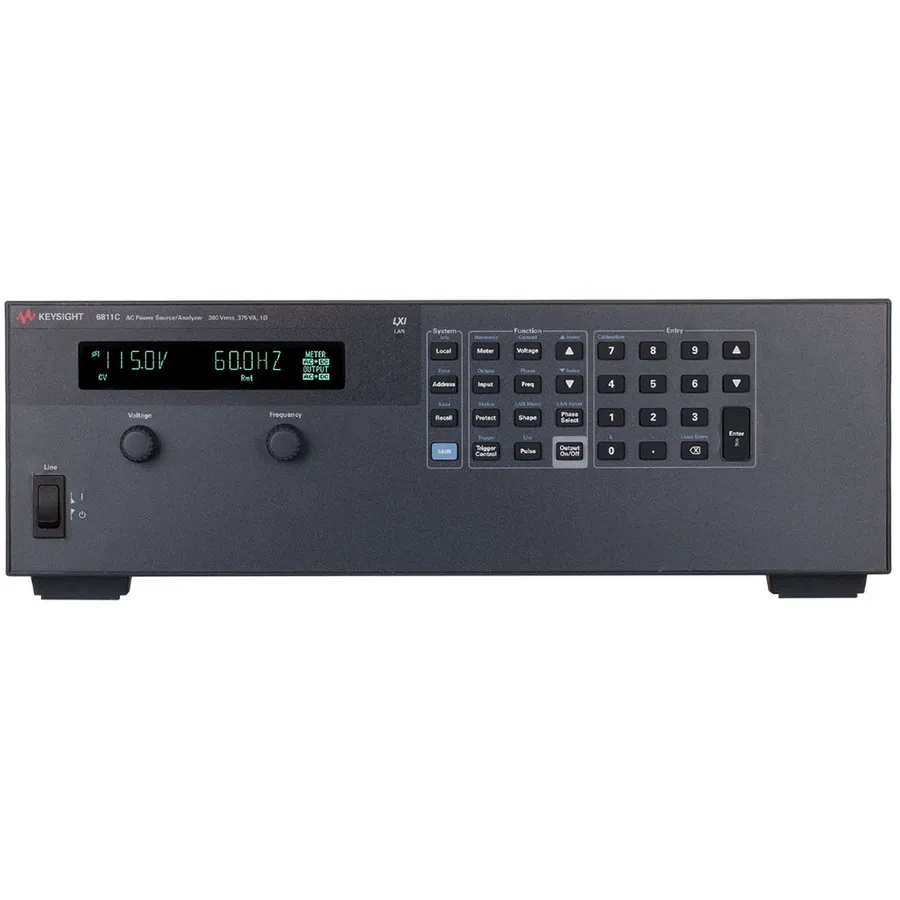

Keysight 6811C/120/1CP Wechselstrom-Stromquelle und -Analysator

Übersicht

Der Keysight 6811C/120/1CP ist eine hochperformante Wechselstrom-Stromquelle und ein -Analysator mit integriertem Rackeinbausatz für Labor- und Prüfplatzeinsatz. Er vereint die Funktionen eines Stromverstärkers, Funktionsgenerators beliebiger Wellenform, digitalen Multimeters, Oszilloskops, Oberschwingungsanalysators und Stromanalysators in einem einzigen Gerät und bietet eine komplette Lösung für AC- und DC-Stromprüfung. Das Gerät verfügt über 16-Bit-Präzisionsmessfähigkeiten und umfassende Schutzmerkmale für zu testende Geräte, was es ideal für Stromversorgungsprüfung, USV-Charakterisierung, Luftfahrtanwendungen und Leistungsfaktor-korrigierte Gerätevalidierung macht.

Hauptfunktionen

• 375-VA-Einphasen-Wechselstromausgang mit 0–300 Vrms Bereich und 3,25 A Effektivwert (40 A Spitzenwert)
• Gleichspannungsfähigkeit von ±425 V mit 2,5 A Effektivwert (40 A momentan) und 285 W Leistungskapazität
• 16-Bit-Präzisionsmessungen einschließlich Effektivwert, Gleichstrom und AC+DC-Spannung und -Strom
• Wirkleistungs-, Scheinleistungs- und Blindleistungsmessungen
• Oberschwingungsanalyse bis zur 50. Oberschwingung mit THD-Messung (Gesamtklirrfaktor)
• Ausgelöste Erfassung digitalisierter Spannungs- und Stromwellenformen
• Integrierte Übergangsformenerzeugung zur Simulation von Wechselstromnetzstörungen
• LAN/LXI Core-, USB- und GPIB-Konnektivität für flexible Integration
• Umfassender Ausgangsschutz: Überstrom-, Überspannungs-, Überleistungs- und Übertemperaturschutz
• Ausgangstrennrelais und TTL-Fernbehinderungsmöglichkeit für DUT-Schutz
• Rackeinbausatz mit Griffen für praktische Rackintegration
• Dreijahriges Garantie

Anwendungen

• Automatisierung der Fertigung und Prüfplatzes für mit Wechselstrom betriebene Elektronik und AC-DC-Stromversorgungen
• Unterbrechungsfreie Stromversorgungsprüfung (USV) und Eingangs-/Ausgangseffizienzcharakterisierung
• Luftfahrt-ATE und 400-Hz-Luftfahrttechnikprüfung gemäß RTCA DO-160-Normen
• Leistungsfaktor-korrigierte Geräte und Gerätevalidierung
• AC-Netzübergang und Störungssimulation für Designverifikation
• Regulatorische Compliance- und Vorkompliance-Prüfung für Oberschwingungsemissionen und Stromqualität
• Prüfung von Computern, Haushaltsgeräten, Audio-/Videogeräten, Motoren, Transformatoren und industriellen Kontrollen
