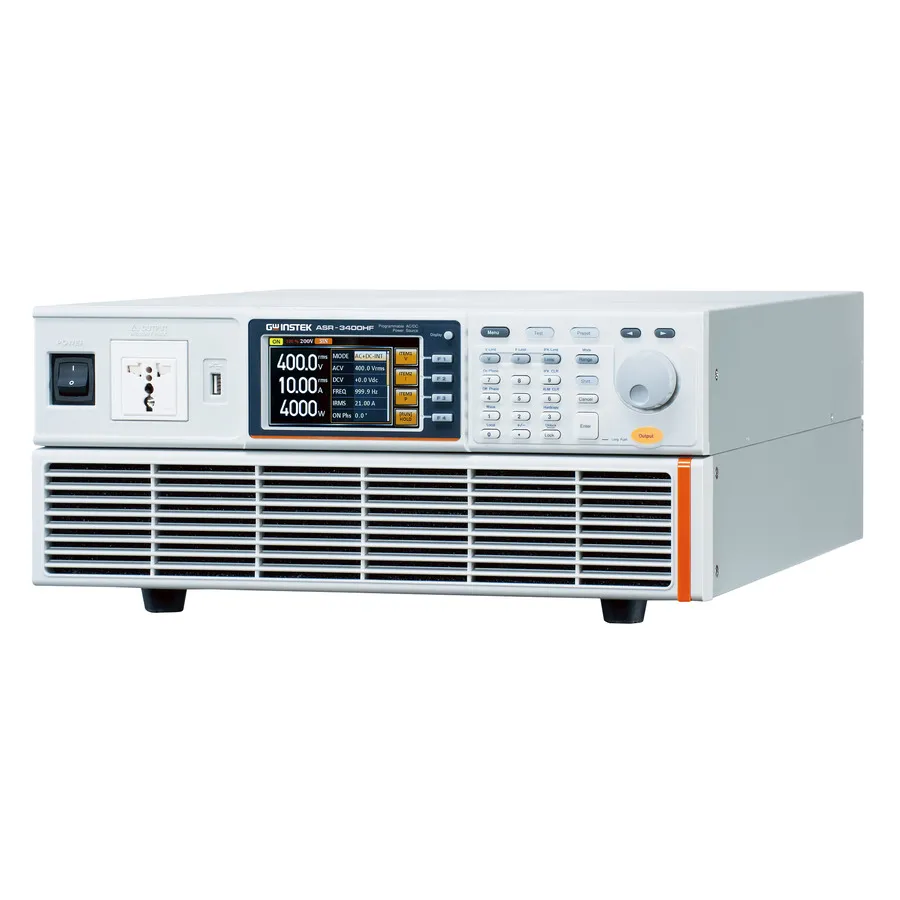

GW Instek ASR-3400HF Programmierbare AC/DC-Stromquelle

Übersicht

Der GW Instek ASR-3400HF ist eine 4-kVA-Hochfrequenz-Stromquelle mit programmierbarem AC/DC-Betrieb mit DC-Spannungsübergängen von ≤100µs und einer Ausgabefähigkeit bis zu 5 kHz. Sie liefert Nennleistung sowohl im AC- als auch DC-Betrieb durch 10 wählbare Betriebsarten mit einem 4,3"-TFT-LCD-Display. Entwickelt für das Testen von elektronischen Komponenten, Fahrzeugsystemen und Haushaltsgeräten mit Hochfrequenz-Anforderungen.

Hauptmerkmale

• Ausgangsleistung: AC 0–400 Vrms, DC 0–±570 V
• Ausgangsfrequenz: bis zu 5 kHz (40/20A-Fähigkeit)
• Zehn Betriebsarten: AC-INT, DC-INT, AC+DC-INT, AC-EXT, AC+DC-EXT, AC-ADD, AC+DC-ADD, AC-SYNC, AC+DC-SYNC, AC-VCA
• 4,3"-TFT-LCD-Display für intuitive Bedienung
• Beliebige Wellenformfunktion mit Sequenz-, Simulations- und benutzerdefinierten Wellenformunterstützung
• Umfassende Messung: Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, Leistung, Scheinleistung, Blindleistung, Leistungsfaktor, Crestfaktor, Harmonische bis zur 100. Ordnung
• Spannungs- und Stromharmonische Analyse: THDv, THDi
• Fernerfassungsfähigkeit für genaue Spannungsrückmeldung
• Schutzfunktionen: OCP, OPP, OTP, AC-Fehler-Erkennung, Lüfter-Fehler-Alarm
• Benutzerdefinierter Phasenwinkel für Ausgangsschalt-Steuerung
• Sequenz- und Simulationsfunktion: bis zu 10 programmierbare Sätze
• Standardschnittstellen: USB, LAN, RS-232, GPIB
• Speicherfunktion: bis zu 10 Sätze
• Integrierter Webserver für Fernbedienung

Anwendungen

• Entwicklungs- und Prüftests für elektronische Produkte und Komponenten
• Simulationsprüfung von Fahrzeugelektrischen Geräten
• Prüfung von Haushaltsgeräte-Anwendungen
• Entwicklung von Bordladegeräten
• Entwicklung von Server-Stromversorgungen
• LED-Modul-Prüfung
• AC-Motor- und Lüfter-Prüfung
• USV-Systementwicklung
